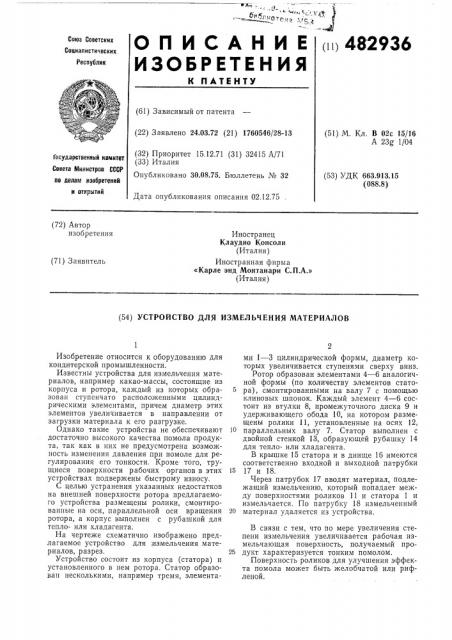

О П И С А Н И Е (и) 482936
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К ПАТЕНТУ (61) Зависимый от патента (51) M. Кл. В 02с 15/16
А 23g 1!04 (22) Заявлено 24.03.72 (21) 1760546/28-13 (32) Приоритет 15.12.71 (31) 32415 А/71 (33) Италия
Опубликовано 30.08.75. Бюллетень № 32
Государственный комитет
Совета й1ннистров СССР по делам изобретений и открытий (53) УДК 663.913.15 (088.8) Дата опубликования описания 02.12.75 (72) Автор изобретения
Иностранец
Клаудио Консоли (Италия) Иностранная фирма
«Карле энд Монтанари С.П.А»» (Италия) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕЛЬЧЕНИЯ МАТЕРИАЛОВ
Изобретение относится к оборудованию для кондитерской промышленности.
Известны устройства для измельчения материалов, например какао-массы, состоящие из корпуса и ротора, каждый из которых образован ступенчато расположенными цилиндрическими элементами, причем диаметр этих элементов увеличивается в направлении от загрузки материала к его разгрузке.
Однако такие устройства не обеспечивают достаточно высокого качества помола продукта, так как в них не предусмотрена возможность изменения давления при помоле для регулирования его тонкости. Кроме того, трущиеся поверхности рабочих органов в этих устройствах подвержены быстрому износу.
С целью устранения указанных недостатков на внешней поверхности ротора предлагаемого устройства размещены ролики, смонтированные на оси, параллельной оси вращения ротора, а корпус выполнен с рубашкой для тепло- или хладагента.
На чертеже схематично изображено предлагаемое устройство для измельчения материалов, разрез.
Устройство состоит из корпуса (статора) и установленного в нем ротора. Статор образован несколькими, например тремя, элементами 1 — 3 цилиндрической формы, диаметр которых увеличивается ступенями сверху вниз.
Ротор образован элементами 4 — 6 аналогичной формы (по количеству элементов статора), смонтированными на валу 7 с помощью клиновых шпонок. Каждый элемент 4 — 6 состоит из втулки 8, промежуточного диска 9 и удерживающего обода 10, на котором размещены ролики 11, установленные на осях 12, 1о параллельных валу 7. Статор выполнен с двойной стенкой 13, образующей рубашку 14 для тепло- или хладагента.
В крышке 15 статора и в днище 16 имеются соответственно входной и выходной патрубки
15 17 и 18.
Через патрубок 17 вводят материал, подлежащий измельчению, который попадает между поверхностями роликов 11 и статора 1 и измельчается. По патрубку 18 измельченный
2О материал удаляется из устройства.
В связи с тем, что по мере увеличения степени измельчения увеличивается рабочая измельчающая поверхность, получаемый про25 дукт характеризуется тонким помолом.
Поверхность роликов для улучшения эффекта помола может быть желобчатой или рифленой.
482936
Предмет изобретения
Составитель М. Андреева
Редактор Н. Спиридонова Техред Е. Подурушина Корректор М. Лейзерман
Заказ 2938/16 Изд. № 1759 Тираж 708 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Устройство для измельчения материалов, например какао-массы, состоящие из корпуса и ротора, каждый из которых образован ступенчато расположенными цилиндрическими элементами, причем диаметр последних увеличивается в направлении от загрузки материала к его разгрузке, отл ич а ющеес я тем, что, с целью повышения качества помола, на внешней поверхности ротора поярусно размещены ролики, установленные на оси, параллельной оси вращения ротора, а корпус выполнен с двойными стенками для прохождения между ними тепло- и хладагента.
