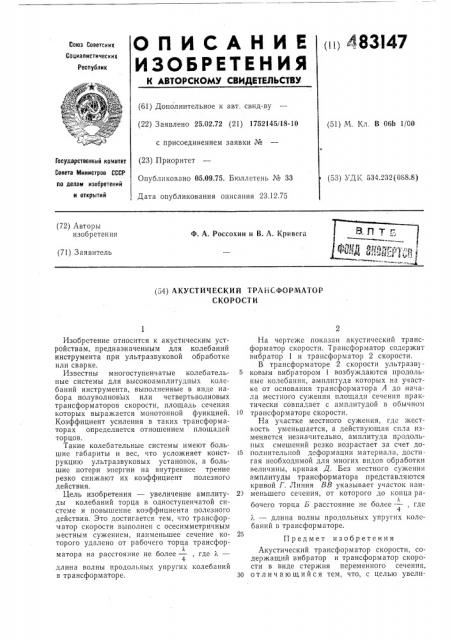

О П И С А Ы И Е () 483I47

ИЗОБРЕТЕЫИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 25.02.72 (21) 1752145i18-10 с присоединением заявки Ме (51) М. Кл. В 06Ь 1/00

Совета Министров СССР по делам изобретений и открытий

Опубликовано 05.09.75. Бюллетень гГе 33

Дата опубликования описания 23.12.75 (53) УДК 534.232(038.8) (72) Авторы изобретения

Ф. А. Россохин и В. A. Кривега (71) Заявитель (54) АКУСТИЧЕСКИЙ ТРАИСФОРМАТОР

СКОРОСТИ

Гасударственный комитет (23) Приоритет

Изобретение относится к акустическим устройствам, предназначенным для колебаний инструмента при ультразвуковой обработке или сварке.

Известны многоступенчатые колебательные системы для высокоамплитудных колебаний инструмента, выполненные в виде набора полуволновых или четвертьволновых трансформаторов скорости, площадь сечения которых выражается монотонной функцией.

Коэффициент усиления в таких трансформаторах определяется отношением площадей торцов.

Такие колебательные системы имеют большие габариты и вес, что усложняет конструкцию ультразвуковых установок, а большие потери энергии на внутреннее трение резко снижают их коэффициент полезного действия.

Цель изобретения — увеличение амплитуды колебаний торца в одноступенчатой системе и повышение коэффициента полезного действия. Это достигается тем, что трансформатор скорости выполнен с осесимметричным местным сужением, наименьшее сечение которого удалено от рабочего торца трансфорХ матора на расстояние не более —, где Х,—

4 длина волны продольных упругих колебаний в трансформаторе.

На чертеже показан акустический трансформатор скорости. Трансформатор содержит вибратор 1 и трансформатор 2 скорости.

В трансформаторе 2 скорости ультразву5 ковым вибратором 1 возбуждаются продольные колебания, амплитуда которых на участке от основания трансформатора А до начала местного сужения площади сечения практически совпадает с амплитудой в обычном

10 трансформаторе скорости.

На участке местного сужения, где жесткость уменьшается, а действующая сила изменяется незначительно, амплитуда продольных смешений резко возрастает за счет до15 полнительной дсформации материала, достигая необходимой для многих видов обработки величины, кривая Д. Без местного сужения амплитуды трансформатора представляются кривой Г. Линия ВВ указывает участок наи23 меньшего сечения, от которого до концара), бочего торца Б расстояние не более —, где

4 г. — длина волны продольных упругих колебаний в трансформаторе.

Предмет изобретения

Акустический трансформатор скорости, содержащий вибратор и трансформатор скорости в виде стержня переменного сечения, 30 отличающийся тем, что, с целью увели483147 (Составитель Н. Фомичев

Техред T. Курилко

Корректор Е. Рожкова

Редактор О, Филиппова

Заказ 3022/8 Изд. № 977 Тираж 619 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д, 4/5

Типография, пр, Сапунова, 2 чения амплитуды колебаний торца в одноступенчатой системе и повышения коэффициента полезного действия, трансформатор скорости выполнен с осесимметричным местным сужением, наименьшее сечение которого удалено от рабочего торца трансформатора

А на расстояние не более —, где Х вЂ” длина

4 волны продольных упругих колебаний в

5 трасформаторе.
