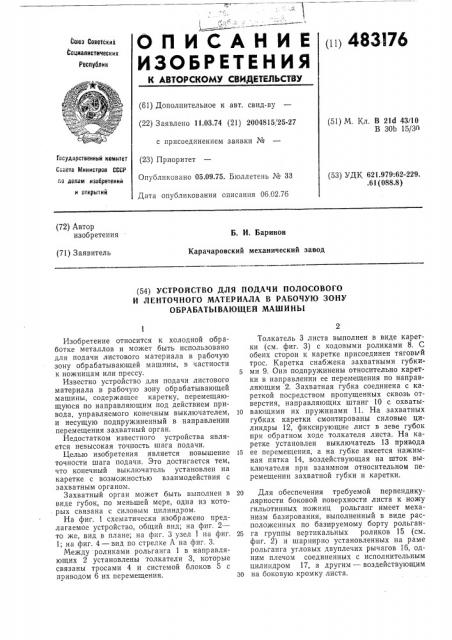

О П И С А Н И Е ii 483I76

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 11.03.74 (21) 2004815 25-27 с присоединением заявки № (23) Приоритет

Опубликовано 05.09.75. Бюллетень № 33

Дата опубликования описания 06.02.76 (51) М. Кл. В 216 43/10

В 30b 15/Зп

Государственный комитет

Совета Министров СССР го делам изобретений и открытий (53) УДК 621.979:62-229. .61(088.8) (72) Автор изобретения

Б. И. Баринов

Карачаровский механический завод (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ПОЛОСОВОГО

И ЛЕНТОЧНОГО МАТЕРИАЛА В РАБОЧУЮ ЗОНУ

ОБРАБАТЫВАЮЩЕЙ МАШИНЫ

Изобретение относится к холодной обработке металлов и может быть использовано для подачи листового материала в рабочую зону обрабатывающей машины, в частности к ножницам или прессу.

Известно устройство для подачи листового материала в рабочую зону обрабатывающей машины, содержащее каретку, перемещающуюся по направляющим под действием привода, управляемого конечным выключателем, и несущую подпружиненный в направлении перемещения захватный орган, Недостатком известного устройства является невысокая точность шага подачи.

Целью изобретения является повышение точности шага подачи. Это достигается тем, что конечный выключатель установлен на каретке с возможностью взаимодействия с захватным органом.

Захватный орган может быть выполнен в виде губок, по меньшей мере, одна из которых связана с силовым цилиндром.

На фиг. 1 схематически изображено предлагаемое устройство, общий вид; на фиг. 2— то же, вид в плане; на фиг. 3 узел 1 на фиг.

1; на фиг. 4 — вид по стрелке Л на фиг. 3.

Между роликами рольганга 1 в направляющих 2 установлены толкатели 3, которые связаны тросами 4 и системой блоков 5 с приводом 6 их перемещения.

Толкатель 3 листа выполнен в виде каретки (см. фиг. 3) с ходовыми роликами 8. С обеих сторон к каретке присоединен тяговь1й трос. Каретка снабжена захватными губки5 ми 9. Они подпружинены относительно каретки в направлении ее перемещения по направляющим 2. Захватная губка соединена с кареткой посредством пропущенных сквозь отверстия, направляющих штанг 10 с охваты10 вающими их пружинами 11. На захватных губках каретки смонтированы силовые цилиндры 12, фиксирующие лист в зеве губок при обратном ходе толкателя листа. На каретке установлен выключатель 13 привода

15 ее перемещения, а на губке имеется нажимная пятка 14, воздействующая на шток выключателя при взаимном относительном перемещении захватной губки и каретки.

20 Для обеспечения требуемой перпендикулярности боковой поверхности листа к ножу гильотинных ножниц рольганг имеет механизм базирования, выполненный в виде расположенных по базируемому борту рольган25 ra группы вертикальных роликов 15 (см. фиг. 2) и шарнирно установленных на раме рольганга угловых двуплечих рычагов 16, одним плечом соединенных с исполнительным цилиндром 17, а другим — воздействующим

30 на боковую кромку листа.

483176

3

Устройство работает следующим образом.

Стальные листы подают из пачки какимлибо перегружающим механизмом поштучно на рольганг 1. С пульта управления включают в работу исполнительные цилиндры 17, которые разворачивают угловые двуплечие рычаги 16 и, воздействуя свободными плечами на боковую кромку листа, прижимают его противоположной боковой кромкой к базируемым вертикальным роликам 15. Этим обеспечивают базирование листа по одному из бортов рольганга. Далее включается привод 6 перемещения толкателей 3. Толкатели из своего крайнего правого положения подводятся к кромке листа и зевом захватной губки охватывают лист. В поршневую полость силового цилиндра 12 подают сжатый воздух и кромку листа зажимают между внутренней поверхностью зева и торцом штока поршня цилиндра 12. Выставленный по базирующим роликам и фиксированный в толкателе 3 стальной лист подают в рабочую зону гильотинных ножниц. При поднятом ноже гильотины лист доходит до упора и останавливается. Останавливается и захватная губка 9.

Каретка 7 продолжает движение в направлении подачи листа. В процессе движения каретка преодолевает сопротивление пружины 11 и подводит закрепленный на ней выключатель 13 привода 6 перемещения каретки к нажимной пяте 14, закрепленной на

4 губке. Пята воздействует на шток выключателя и останавливает привод. Нож гильотины опускается и разрезает лист. Отрезанная заготовка проваливается в приемный бункер, а захватная губка под воздействием сжатой пружины 11 продвигается в направлении подачи листа и освобождает шток выключателя 13 привода перемещения кареток. Включается привод, и каретка с захватными губками вновь подает стальной лист в рабочую зону гильотинных ножниц. Далее процесс остановки листа, резания его и новой подачи повторяется.

Предмет изобретения

1. Устройство для подачи полосового и ленточного материала в рабочую зону обрабатывающей машины, содержащее каретку, перемещающуюся на направляющим под действием привода, управляемого конечным выключателем, и несущую подпружиненный в направлении перемещения захватный орган, отличающееся тем, что, с целью повышения точности шага подачи, конечный выключатель на каретке установлен с возможностью взаимодействия с захватным органомм.

2. Устройство по п. 1, отличающееся тем, что захватный орган выполнен в виде губок, по меньшей мере, одна из которых связана с силовым цилиндром.

Вид А
