Реферат

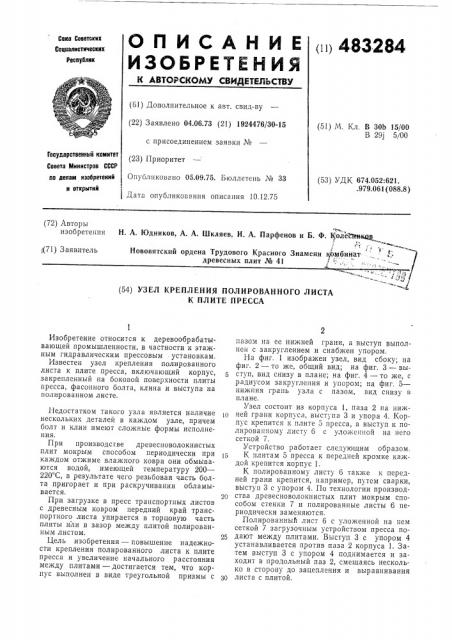

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВйдНЕЙЬСТВУ

Сщаз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 04.06.73 (21) 1924476/30-15 с присоединением заявки ¹ (23) Приоритет

Опубликовано 05.09.75. Бюллетень № 33

Дата опубликования описания 10.12.75 (51) М. Кл. В 30b 15/00

В 29) 5/00

Государственный комитет

Совета Министров СССР ло делам изобретений

1 и открытий (53) УДК 674.052:621. .979.061 (088.8) (72) Авторы изобретения

Н. A. 1Одников, А. А. Шкляев, И. А. Парфенов и Б. Ф. Колесников (,.

). )-,.Нововятский ордена Трудового Красного Знамени фмбинатдревесных плит Л" 41 (71) Заявитель (54) УЗЕЛ КРЕПЛЕНИЯ ПОЛИРОВАННОГО ЛИСТА

К ПЛИТЕ ПРЕССА

Изобретение относится к деревообрабатывающей промышленности, в частности к этажным гидравлическим прессовым установкам, Известен узел крепления полированного листа к плите пресса, включающий корпус, закрепленный на боковой поверхности плиты пресса, фасонного болта, клина и выступа на полированном листе.

Недостатком такого узла является наличие нескольких деталей в каждом узле, причем болт и клин имеют сложные формы исполнения.

При производстве древесноволокнистых плит мокрым способом периодически при каждом отжиме влажного ковра они обмываются водой, имеющей температуру 200—

220 С, в результате чего резьбовая часть болта пригорает и при раскручивании обламывается.

При загрузке в пресс транспортных листов с древесным ковром передний край транспортного листа упирается в торцовую часть плиты или в зазор между. плитой полированным листом.

Цель изобретения — повышение надежности крепления полированного листа к плите пресса и увеличение начального расстояния между плитами — достигается тем, что корпус выполнен в виде треугольной призмы с пазом на ее нижней грани, а выступ выполнен с закруглением и снабжен упором.

На фиг. 1 изображен узел, вид сбоку; на фиг. 2 — то же, общий вид; на фиг. 3 — выступ, вид снизу в плане; на фиг. 4 — то же, с радиусом закругления и упором; на фиг. 5— нижняя грань узла с пазом, вид снизу. в плане.

Узел состоит из корпуса 1, паза 2 на ниж10 ней грани корпуса, выступа 3 и упора 4. Корпус крепится к плите 5 пресса, а выступ к полированному листу 6 с уло кенпой на него сеткой 7.

Устройство работает следующим образом.

К плитам 5 пресса к передней кромке каждой крепится корпус 1.

К полированному листу 6 также к передней грани крепится, например, путем сварки, выступ 3 с упором 4. Г1о технологии производства древесноволокнистых плит мокрым способом стенки 7 и полированные листы 6 периодически заменяются.

Полированный лист 6 с уложенной на нем сеткой 7 загрузочным устройством пресса подают между плитами. Выступ 3 с упором 4 устанавливается против паза 2 корпуса 1. Затем вь!ступ 3 с упором 4 поднимается и заходит в продольный паз 2, смещаясь несколько в сторону до зацепления и выравнивания

Зо листа с плитой.

483284

Остальные боковые кромки полированного листа крепятся известными устройствами.

Предмет изобретения

Узел крепления полированного листа к плите пресса, включающий закрепленные на плите пресса корпус, а на полированном листе выступ, отличающи йся тем, что, с целью повышения надежности крепления и увеличения начального расстояния между плитами, выступ выполнен с закруглением и

5 снабжен упором, а корпус выполнен в виде треугольной призмы с пазом на ее нижней грани.

483284 г.з .2 ф г lj
