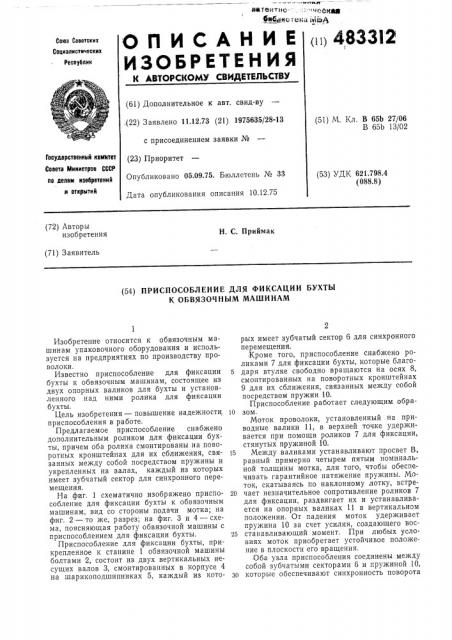

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 4833I2

Союз Советских

Социалистических реслуолик (61) Дополнительное к авт. свид-ву ,(22) Заявлено 11.12.73 (21) 1975635/28-13 с присоединением заявки № (23) Приоритет

Опубликовано 05.09.75. Бюллетень № 33

Дата опубликования описания 10.12.75 (51) М. Кл. В 65b 27/06

В 65b 13/02

Государственный комитет

Совета Министров СССР по делам иэвбретений и открытий (53) УДК 621.798.4 (088.8) (72) Авторы изобретения

Н. С. Приймак (71) Заявитель (54) ПРИСПОСОБЛЕНИЕ ДЛЯ ФИКСАЦИИ БУХТЫ

К ОБВЯЗОЧНЫМ МАШИНАМ

Изобретение относится к обвязочным машинам упаковочного оборудования и используется на предприятиях по производству проволоки.

Известно приспособление для фиксации бухты к обвязочным машинам, состоящее из двух опорных валиков для бухты и установленного над ними ролика для фиксации бухты.

Цель изобретения — повышение надежности, приспособления в работе.

Предлагаемое приспособление снабжено дополнительным роликом для фиксации бухты, причем оба ролика смонтированы на поворотных кронштейнах для их сближения, связанных между собой посредством пружины и укрепленных на валах, каждый из которых имеет зубчатый сектор для синхронного перемещения.

На фиг. 1 схематично изображено приспособление для фиксации бухты к обвязочным машинам, вид со стороны подачи мотка; на фиг. 2 — то же, разрез; на фиг. 3 и 4 — схема, поясняющая работу обвязочной машины с приспособлением для фиксации бухты.

Приспособление для фиксации бухты, прикрепленное к станине 1 обвязочной машины болтами 2, состоит из двух вертикальных несущих валов 3, смонтированных в корпусе 4 на шарикоподшипниках 5, каждый из которых имеет зубчатый сектор 6 для синхронного перемещения.

Кроме того, приспособление снабжено роликами 7 для фиксации бухты, которые благо5 даря втулке свободно вращаются на осях 8, смонтированных на поворотных кронштейнах

9 для их сближения, связанных между собой посредством пружин 10.

Приспособление работает следующим обраI0 вом.

Моток проволоки, установленный на приводные валики 11, в верхней точке удерживается при помощи роликов 7 для фиксации, стянутых пружиной 10.

15 Между валиками устанавливают просвет В, равный примерно четырем пятым номинальной толщины мотка, для того, чтобы обеспечивать гарантийное натяжение пружины, Моток, скатываясь по наклонному лотку, встре20 чает незначительное сопротивление роликов 7 для фиксации, раздвигает их и устанавливается на опорных валиках 11 в вертикальном положении. От падения моток удерживает пружина 10 за счет усилия, создающего вос25 станавливающий момент. При любых условиях моток приобретает устойчивое положение в плоскости его вращения.

Оба узла приспособления соединены между собой зубчатыми секторами 6 и пружиной 10, зо которые обеспечивают синхронность поворота

483312

Фиг 1

Фiл g роликов 7 для фиксации и создают ооковые усилия, Предмет изобретения

Приспособление для фиксации бухты к обвязочным машинам, состоящее из двух опорных валиков для бухты и установленного над ними ролика для фиксации бухты, отл и ч ающееся тем, что, с целью повышения надежности приспособления в работе, оно снаб>кено дополнительным роликом для фиксации бухты, причем оба ролика смонтированы на

5 поворотных кронштейнах для их сближения, связанных между собой посредством пружины и укрепленных на валах, каждый из которых имеет зубчатый сектор для синхронного перемещения.

483312

/ /

Фиг. 3
