Пружинная муфта

Пружинная муфта

Иллюстрации

Показать все

Реферат

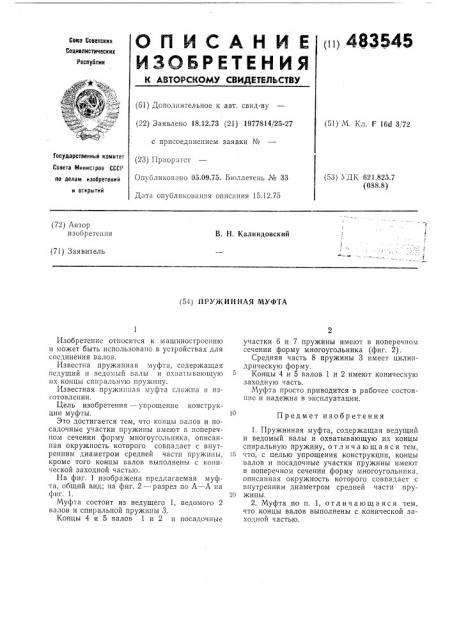

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 483545

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 18.12.73 (21) 1977814/25-27 (51) М. Кл. Г I6d 3/72 с присоединением заявки ¹

Государственный комитет

Совета Министров СССР по делам изобретений и OTKpblTHH (23) П р и ор .ггст

Опубликовано 05.09,75. Бюллетень № ЗЗ

Дата опубликован.ta описания 15.12.75 (53) УДК 621,825.7 (088,8) (72) Автор изобретения

В. Н, Калиндовский (71) Заявитель (54) ПРУЖИННАЯ МУФТА участки 6 и 7 пружины имеют в поперечном сечении форму многоугольника (фиг. 2), Средняя часть 8 пружины 3 имеет цилиндрическую форму.

Концы 4 и 5 валов 1 и 2 имеют коническую заходную часть.

Муфта просто приводится в рабочее состояние и надежна в эксплуатации.

1. Пружинная муфта, содержащая ведущий и ведомый валы и охватывающую их концы спиральную пружину, отличающаяся тем, 15 что, с целью упрощения конструкции, концы валов и посадочные участки пружины имеют в поперечном сечении форму втногоугольнпка, описанная окружность которого совпадает с внутренним диаметром средней части пру20 жины.

2. Муфта по п. 1, отличающаяся тем, что концы валов выполнены с конической заходной частью.

Изобретение относится к машиностроению и может быть использовало в устройствах для соединения валов.

Известна пружинная муфта, содержащая ведущий и ведомый валы и охватывающую пх концы сппральнчю пружину.

Известная пружинная муфта сложна в изготовлении.

Цель изобретения — упрощение конструкции муфты, Это достигается тем, что концы валов и посадочные участки пружины имеют в поперечном сечении форму многоугольника, описанная окружность которого совпадает с внутренним диаметром средней части пружины, кроме того концы валов выполнены с конической заходной частью.

На фиг. 1 изображена предлагаемая муфта, общий вид; па фиг. 2 — разрез по А — А па фиг. 1.

Муфта состоит из ведущего 1, ведомого 2 валов и спиральной пружины 3.

Концы 4 и 5 валов 1 и 2 и посадочные

Предмет изобретения

483545

А-А

Составитель А. Дьяков

Техред Т. Курилко

Редактор В. Другова

Корректор В. Брыксина

Типография, »р. Са»у»ова, 2

Заказ 3024/5 Изд. ¹ 975 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Ми»шстров СССР

»о делам изобретс»ий» открытий

Москва, 7К-35, Раун»сная»аб,, д. 4/5
