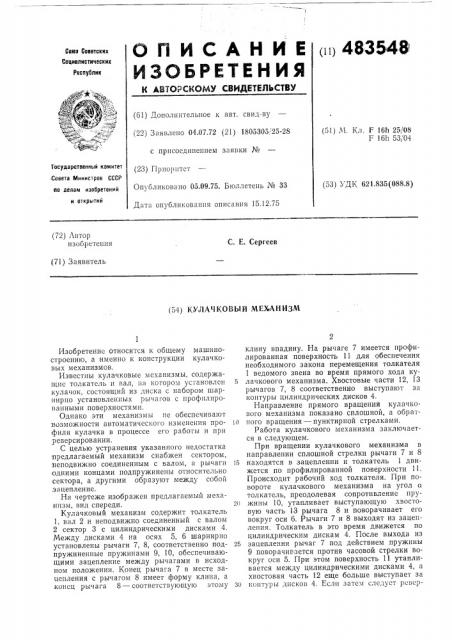

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ (1 483548
Саюв Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) 3 а я вл ено 04.07,72 (21) 1805305 25-28 (51) М. Кл. F 16h 25/08
Г 16h 53! 04 с присоединением заявки №
Чосударственный комитет
Совета Министров СССР оо делам изобретений и открытий (23) Приоритет
Опубликовано 05.09.75. Бюллетень № 33
Дата опубликования описания 15.12.75 (53) УДК 621.835(088.8) (72) Литор изобретения
С. E. Сергеев (71) Заявитель (54) КУЛАЧКОВЫЙ МЕХАНИЗМ
Изобретение относится к общему машиностроению, а именно к конструкции кулачковых механизмов.
Известны кулачковые мсханизмы, содержащис толкатель и вал, на котором установлен кулачок, состоящий из диска с набором шарнирно установленных рычагов с профнлированными поверхностями.
Однако эти механизмы не обеспечивают возможности автоматического изменения профиля кулачка в процессе его работы и прн реверсировании.
С целью устранения указанного недостатка предлагаемый механизм снабжен сектором, неподвижно соединенным с валом, а рычаги одними концами подпружинены относительно сектора, а другими образуют между собой зацепление.
На чертеже изображен предлагаемый механизм, вид спереди.
Кулачковый механизм содержит толкатель
1, вал 2 и неподвижно соединенный с валом
2 сектор 3 с цилиндрическими дисками 4.
Между дисками 4 на осях 5, 6 шарнирно установлены рычаги 7, 8, соответственно подпружиненные пружинами 9, 10, обеспечивающими зацепление между рычагами в исходном положении. Конец рычага 7 в месте зацепления с рычагом 8 имеет форму клина, а конец рычага 8 — соответствующую этому клину впадину. На рычаге 7 имеется профилированная поверхность 11 для обеспечения необходимого закона перемещения толкателя
1 ведомого звена во время прямого хода ку5 лачкового механизма. Хвостовые части 12, 13 рычагов 7, 8 соответственно выступают за контуры цилиндрических дисков 4.
Направление прямого вращения кулачкового механизма показано сплошной, а обрат10 ного вращения — пунктирной стрелками.
Работа кулачкового механизма заключается в следующем.
При вращении кулачкового механизма в направлении сплошной стрелки рычаги 7 и 8
15 находятся в зацеплении и толкатель 1 движется по профилированной поверхности 11.
Происходит рабочий ход толкателя. При повороте кулачкового механизма на угол а толкатель, преодолевая сопротивление пру2» жины 10, утапливает выступающую хвостовую часть 13 рычага 8 и поворачивает его вокруг оси 6. Рычаги 7 и 8 выходят из зацепления. Толкатель в это время движется по цилиндрическим дискам 4. После выхода из
25 зацепления рычаг 7 под действием пружины
9 поворачивается против часовой стрелки вокруг оси 5. При этом поверхность 11 утапливается между цилиндрическими дисками 4, а хвостовая часть 12 еще больше выступает за зо контуры дисков 4. Если затем следует рсвср483548
Сос) аЬ111е)1Ь O. Стро) а!1ОВ
Текрсд T. Курилко
Редактор И. Бродская
Корректор В. Брыксина
Зказ 8024,!8 Изд. М 975 T!1!1)a» 869 Подписное
11!1П1111!91 Гос ...!",j:c;.;сппо;о 1)о .тес! Со ";а . 011,« строс СССР по;.;c,!rl): »300j)cTñ .!!i. 1: о!" рытl>1
1п..orj)ÿ!I)»;:, !,;), (-1!») по 1а 2 сирование кулачкового механизма в направлении пунктирной стрелки, толкатель 1 освобождает хвостовую часть 13 рычага 8 и под действием пружины 10 рычаг 8 поворачивается вокруг оси 6 по часовой стрелке. Если после поворота на угол а в напраглении сплошной стрелки кулачковый механизм не реверсируется, а продолжает врaùaòüñÿ в том же направлении, толкатель 1 устанавливает хвостовую часть 12 рычага 7, в результате чего оба рычага входят в зацепление и происходит подъем толкателя на профилированную поверхность 11. Во время обратного хода кулачкового механизма толкатель 1 движется по контуру цилиндрических дисков
4 и, следовательно, закон перемещения толкателя в этом случае определяется конфигурацией дисков. В конце обратного хода кулачкового механизма толкатель 1 утапливает выступающую хвостовую часть 12 рычага 7, который, поворачиваясь по часовой стрелке вокруг оси 5, поднимает рычаг 8, При дальнейшем утапливании хвостовой части 12 рычаг 8 входит в зацепление с рычагом 7. Если механизм вновь начнет вращаться в направлении сплошной стрелки, то толкатель 1 опять пойдет по профилированной поверхности 11. Таким образом, при вращении кулачкового механизма в направлении сплошной стрелки толкатель 1 всегда будет перемещаться по профилированной поверхности 11, а при вращении в направлении пунктирной стрелки — по цилиндрическим дискам 4, т. е. закон перемещения толкателя меняется в зависимости от направления вращения кулачкового механизма.
Предмет изобретения
Кула)1ковый механизм, содержащий толкатель и вал, на котором установлен кулачок с изменяющимся профилем, состоящий из дисков и шапнирно установленных между ними рычагов. име1ощих профилированные поверхности, отли . ающийся тем, что, с целью
anтомати:еского изменения профиля кулачка в л)обой последовательности при его реверсироганпп, о!! снабжен сектором, неподвижно сое;!нненнь1.,1 с валом, а рычаги одними конпами подпчу>кинены относительно сектора, а
25 пругими образуют между собой зацепление.
