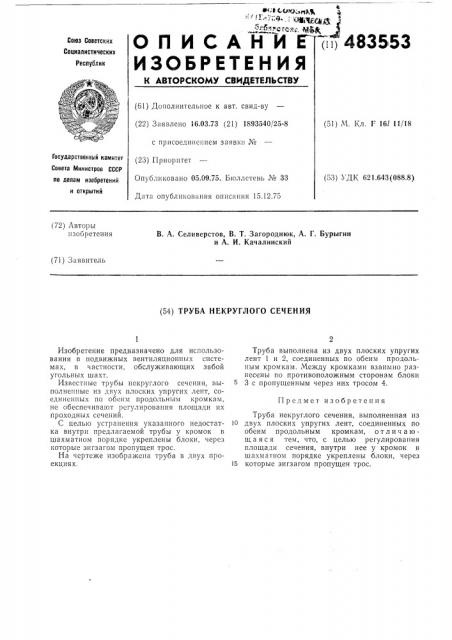

О П И С А Н И i) 483553
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свил-ву (22) Заявлено 16.03.73 (21) 1893540)25-8
1) М. Кл. Е 161 11/18 с присоединением заявки №
Государственный комитет
Совета Министров СССР (23) Приоритет
Опубликовано 05.09.75. Бюллетень № 33
Дата опубликования описания 15.12.75
3) УДК 621.643(088.8) по делам изобретений и открытий (72) Лвторы изобретения
В. А. Селиверстов, В. Т. Загороднюк, А. Г. Бурыгин и А. И. Качалинский (71) Заявитель (54) ТРУБА НЕКРУГЛОГО СЕЧЕНИЯ
Предмет изобретения
Изобретение предназначено для использования в подвижных вентиляционных системах, в частности, обслуживающих забой угольных шахт.
Известные трубы некруглого сечения, выполненные из двух плоских упругих лепт, соединенных по обеим продольным кромкам, не обеспечивают рсгулирования площади нх проходных сечений.
С целью устранения указанного недостатка внутри предлагаемой трубы у кромок в шахматном порядке укреплены блоки, черсз которые зигзагом пропущен трос.
На чертеже изображена труба в двух проекциях.
Труба выполнена из двух плоских упругих лент 1 и 2, соединенных по обеим продольным кромкам. Между кромками взаимно разнесены по противоположным сторонам блоки
5 3 с пропущенным через них тросом 4.
Труба некруглого сечения, выполненная из ! О двух плоских упругих лент, соединенных по обеим продольным кромкам, о т л и ч а ющ а я с я тем, что, с целью регулирования площади сечения, внутри нее у кромок в шахматном порядке укреплены блоки, через
15 которые зигзагом пропущен трос.
483553
Сост а вител ь Ю. Сиз я кин
Текред Т. Курилко
Корректор В, Брыксина
Редактор 3. Горбунова
Типография, пр, Сапунова, 2
Заказ 3024/13 Изд. М 975 Тираж 869 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, К-35, Раушская паб., и. 4/5
