Реферат



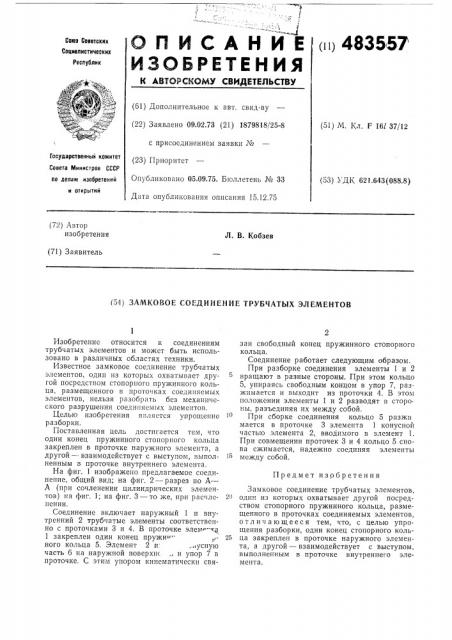

1 !

Оп ИСА

ИЗОБРЕТЕНИЯ

Ч f

НИЕ ш 483557

Сове Советских

Социалистических

Республик

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

6®: (61) Дополнительное к авт. свид-ву (22) Заявлено 09.02.73 (21) 1879818/25-8 с присоединением заявки № (23) Приоритет

Опубликовано 05.09.75. Бюллетень № 33

Дата опубликования описания 15.12.75 (51) M. Кл. F 161 37/12

Гасударственный комитет

Совета Министров СССР по делам изобретений н открытий (53) ЪДК 621.643(088.8) (72) Автор изобретения

Л. В. Кобзев (71) Заявитель (54) ЗАМКОВОЕ СОЕДИНЕНИЕ ТРУБЧАТЫХ ЭЛЕМЕНТОВ

Предмет изобретения

Изобретение относится к соединениям трубчатых элементов и может быть использовано в различных областях техники.

Известное замковое соединение трубчатых элементов, один из которых охватывает другой посредством стопорного пружинного кольца, размещенного в прото ках соединяемых элементов, нельзя разобрать без механического разрушения соединяемых элементов.

Целью изобретения является упрощение разборки, Поставленная цель достигается тем, что один конец пружинного стопорного кольца закреплен в проточке наружного элемента, а другой — взаимодействует с выступом, выполненным в проточке внутреннего элемента.

На фиг. 1 изображено предлагаемое соединение, общий вид; на фиг. 2 — разрез по А—

А (при сочленении цилиндрических элементов) па фиг. 1; на фиг. 3 — то же, при расчленении.

Соединение включает наружный 1 и внутренний 2 трубчатые элементы соответственно с проточками 3 и 4. В проточке элем-

1 закреплен один конец пружи ного кольца 5. Элемент 2 и,.усную часть 6 на наружной поверхне .. и упор 7 в проточке. С этим упором кинематическп связан свободный конец пружинного стопорного кольца.

Соединение работает следующим образом.

При разборке соединения элементы 1 и 2 вращают в разные стороны. При этом кольцо

5, упираясь свободным концом в упор 7, разжимается и выходит из проточки 4. В этом положении элементы 1 и 2 разводят в сторо. ны, разъединяя их между собой.

При сборке соединения кольцо 5 разжп мается в проточке 3 элемента 1 конусной частью элемента 2, вводимого в элемент 1.

При совмещении проточек 3 и 4 кольцо 5 снова сжимается, надежно соединяя элементы между собой.

Замковое соединение трубчатых элементов, 2о один из которых охватывает другой посредством стопорного пружинного кольца, размещенного в проточках соединяемых элементов, отличающееся тем, что, с целью упрощения разборки, один конец стопорного коль25 ца закреплен в проточке наружного элемента, а другой — взаимодействует с выступом, выполненным в проточке внутреннего элемента.

483557

А-A

А-А

Фиг,3

Фиг 1
