Способ измерения твердости материалов
Иллюстрации
Реферат
48ЗЬОВ

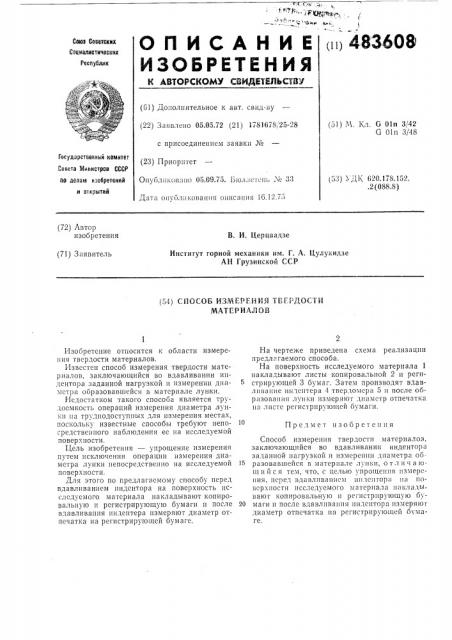

О П И С А Н И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТИеЬСТВУ
Со(оз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 05.05.72 (21) 1781678, 25- 8 с присоединением заявки М (23) Приоритет
Опу(к(!(кои(п(о 0 .; 09.75. 1 юл.(со с (> . !(> 33
Дата опубликован((я описа((и5! 16.12./5> (51) (Ч, 1с,л. 6 01п 3, 42
G 01п 3/48 (осударстввнный комитет
Совета Министров СССР
00 девам изобретений и открытий (53) УД1!, 620.178.152. .2 (088.8) (72) Лвтор изобретения
В. И, Церцвадзе (71) Заявитель
Институт горной механики им. Г. А. Цулукидзе
AH Грузинской ССР (54) СПОСОБ ИЗМЕРЕИИЯ ТВ".ÐÄÎÑÒÈ
МАТЕРИАЛОВ
Изобретение относится к области измерения твердости материалов.
Известен способ измерения твердости материалов, заключающийся во вдавливании индентора заданной нагрузкой и измерении диаметра образовавшейся в материале лунки.
Недостатком такого способа является трудоемкость операций измерения диаметра лупки па труднодоступных для измерения местах, поскольку известные способы требуют непосредственного наблюдения ес на исследуемой поверхности.
Цель изобретения — упрощение измерения путем исключения операции измерения диаметра лунки непосредственно на исследуемой поверхности.
Для этого по предлагаемому способу перед вдавливанием индентора на поверхность исследуемого матсриала накладывают копировальную и регистрирующую бумаги и после вдавливания индептера измеряют диаметр отпечатка на регистрирующей бумаге.
На чертеже приведена схема реализации предлагаемого способа.
На поверхность исследуемого материала 1 накладывают листы копировальной 2 и регистрирующей 3 бумаг. Затем производят вдавливание ипдсптера 4 твердомсра 5 и после образования лунки измеря(от диаметр отпечатка па листе регистрирующей бумаги.
Предмет изобретсппя
Способ измерения твердости материалов, заключающийся во вдавливании индентора заданной нагрузкой и пзмерешш ;(паметр образовавшейся в материале лунки, о тл и ч а ющ и и си тем, что, с целью упрощения измерения, псрсч вдавливанием ((из(ситор((иа поверхности исследуемого материала накладывают копировальну(о и регистрирующую бу20 маги и после вдавливания индентора измеряют диаметр отпечатка на регистрируюше(f бумаге.
483608
Редактор И. Бродская
Заказ 3020,4 Изд. № 967 Тираж 902 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Составитель Н. Алексеев
Техред Л. Казачкова
1(орректоры: А. Николаева и В. Дод
