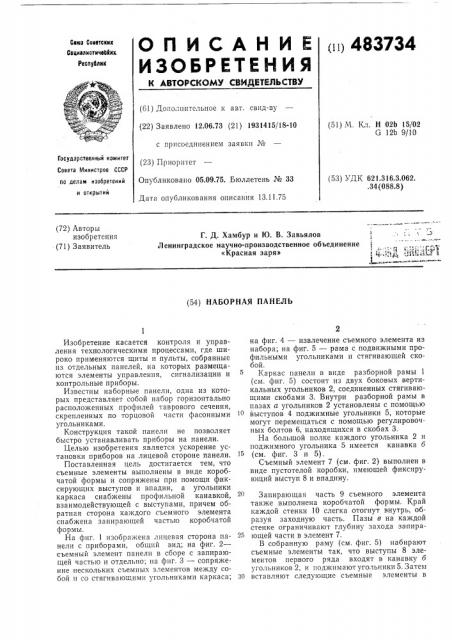

ОПИСАНИЕ

ИЗОЬЕЕтЕНИ Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<п 483734

Сеюз Саветсннн

Сацналнстнчеойнн

Реслублнн (61) Дополнительное к авт. свпд-ву (22) Заявлено 12.06.73 (21) 1931415/18-10 с присоединением заявки Ме (23) Приоритет

Опубликовано 05.09.75..Бюллетень Ме 33

Дата опубликования описания 13.11.75 (51) М. Кл. Н 02b 15/02

G 12Ь 9/10

Государственный комитет

Совета Министров СССР па делам изобретений (53) УДК 621 316.3.062. .34 (088.8) и открытий (72) Авторы изобретения (71) Заявитель! о

Г. Д. Хамбур и 10. В. Завьялов

Ленинградское научно-производственное объединение

«Красная заря> (54) НАБОРНАЯ ПАНЕЛЬ

Изобретение касается контроля и управления технологическими процессами, где широко применяются щиты и пульты, собранные из отдельных панелей, на которых размещаются элементы управления, сигнализации и контрольные приборы.

Известны наборные панели, одна из которых представляет собой набор горизонтально расположенных профилей таврового сечения, скрепленных по торцовой части фасонными угольниками.

Конструкция такой панели не позволяет быстро устанавливать приборы на панели.

Целью изобретения является ускорение установки приборов на лицевой стороне панели.

Поставленная цель достигается тем, что съемные элементы выполнены в виде коробчатой формы и сопряжены при помощи фиксирующих выступов и впадин, а угольники каркаса снабжены профильной канавкой, взаимодействующей с выступами, причем обратная сторона каждого съемного элемента снабжена запирающей частью коробчатой формы.

На фиг. 1 изображена лицевая сторона панели с приборами, общий вид; на фиг. 2— с.ьемный элемент панели в сборе с запирающей частью и отдельно; на фиг. 3 — сопряжение нескольких съемных элементов между собой и со стягивающими угольниками каркаса; на фиг. 4 — извлечение съемного элемента из набора; на фиг. 5 — рама с подвижными профильными угольниками и стягивающей скобой.

Каркас панели в виде разборной рамы 1 (см. фиг. 5) состоит из двух боковых вертикальных угольников 2, соединенных стягивающими скобами 3. Внутри разборной рамы в пазах а угольников 2 установлены с помощью выступов 4 поджимные угольники 5, которые могут перемещаться с помощью регулировочных болтов 6, находящихся в скобах 3.

На большой полке каждого угольника 2 и поджимного угольника 5 имеется канавка б (см. фиг. 3 и 5), Съемный элемент 7 (см. фиг. 2) выполнен в виде пустотелой коробки, имеющей фиксирующий выступ 8 и впадину.

Запирающая часть 9 съемного элемента также выполнена коробчатой формы. Край каждой стенки 10 слегка отогнут внутрь, образуя заходную часть. Пазы в на каждой стенке ограничивают глубину. захода запира25 ющей части в элемент 7.

В собранную раму (см. фиг. 5) набирают съемные элементы так, что выступы 8 элементов первого ряда входят в канавку б угольников 2, и поджимаютугольники 5. Затеет

30 вставляют следующие съемные элементы в

483734 набор, плотно сопрягая их между собой. При этом выступы и впадины одного элемента входят в сопряжение с впадинами и выступами элементов со всех четырех сторон.

После заполнения всего комплекта панели производят поджим всего набора стягивающими скобами к угольникам 2. Затем для устранения возможных зазоров между горизонтальными рядами съемных элементов регулируют установку с помощью регулировочных болтов.

При высвобождении одного элемента из набора (см. фиг. 4) следует сначала извлечь запирающую часть, а затем нажатием на дно элемента вынуть его из набора. При этом выступы и впадины одного элемента выходят из зацепления с впадинами и выступами другого элемента, слегка деформируя тонкие стенки выдвигаемого элемента.

Дно съемного элемента является лицевой частью панели и окрашивается в различные цвета, что позволяет составлять мнемоническую схему.

Предмет изобретения

Наборная панель, содержащая металлический каркас, собранный из угольников, с установленными на нем съемными элементами

lo и мнемоническим изображением на лицевой стороне панели, отличающаяся тем, что, с целью ускорения установки приборов на лицевой стороне панели, съемные элементы выполнены коробчатой формы и сопряжены при

15 помощи фиксирующих выступов и впадин, а угольники каркаса выполнены с профильной канавкой, в которую входят выступы съемных элементов, причем обратная сторона каждого съемного элемента снабжена запирающей ча2о стью коробчатой формы.
