Устройство автоматической настройки резонаторов
Иллюстрации
Реферат

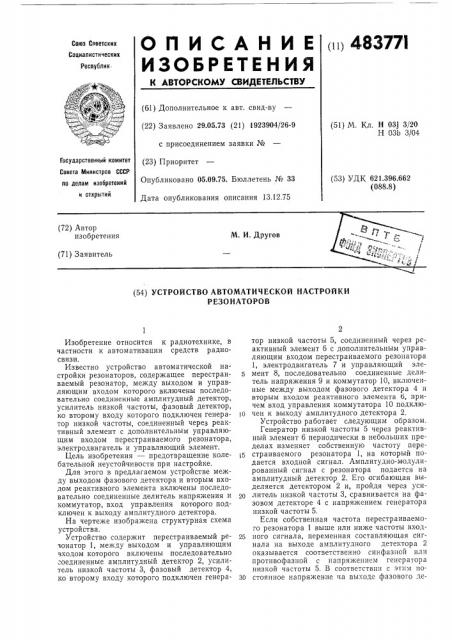

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 11 48377l
Союз Ьветских
Социалистических
Республик. (61) Дополнительное к авт. свид-ву (22) Заявлено 29.05.73 (21) 1923904/26-9 с присоединением заявки № (23) Приоритет
Опубликовано 05.09.75. Бюллетень № 33 (51) М. Кл. H 03j 3/20
Н ОЗЬ 3/04
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 621.396.662 (088.8) Дата опубликования описания 13.12.75 (54) УСТРОЙСТВО АВТОМАТИЧЕСКОЙ НАСТРОЙКИ
РЕЗОНАТОРОВ
Изобретение относится к радиотехнике, в частности к автоматизации средств радиосвязи.
Известно устройство автоматической настройки резонаторов, содержащее перестраиваемый резонатор, между выходом и управляющим входом которого включены последовательно соединенные амплитудный детектор, усилитель низкой частоты, фазовый детектор, ко второму входу которого подключен генератор низкой частоты, соединенный через реактивный элемент с дополнительным управляющим входом перестраиваемого резонатора, электродвигатель и управляющий элемент.
Цель изобретения — предотвращение колебательной неустойчивости при настройке.
Для этого в предлагаемом устройстве между выходом фазового детектора и вторым входом реактивного элемента включены последовательно соединенные делитель напряжения и коммутатор, вход управления которого подключен к выходу амплитудного детектора.
На чертеже изображена структурная схема устройства.
Устройство содержит перестраиваемый резонатор 1, между выходом и управляющим входом которого включены последовательно
"оединенные амплитудный детектор 2, усилитель низкой частоты 3, фазовый детектор 4, ко второму входу которого подключен генератор низкой частоты 5, соединенный через реактивный элемент 6 с дополнительным управляющим входом перестраиваемого резонатора
1, электродвигатель 7 и управляющий эле5 мент 8, последовательно соединенные делитель напряжения 9 и коммутатор 10, включенные между выходом фазового детектора 4 и вторым входом реактивного элемента 6, причем вход управления коммутатора 10 подклюip чен к выходу амплитудного детектора 2.
Устройство работает следующим образом.
Генератор низкой частоты 5 через реактивный элемент б периодически в небольших пределах изменяет собственную частоту перестраиваемого резонатора 1, на который подается входной сигнал. Амплитудно-модулированный сигнал с резонатора подается на амплитудный детектор 2. Его огибающая выделяется детектором 2 и, пройдя через уси2ц литель низкой частоты 3, сравнивается на фазовом детекторе 4 с напряжением генератора н и экой ч а сто ты 5.
Если собственная частота перестраиваемого резонатора 1 выше или ниже частоты вход25 ного сигнала, переменная составляющая сигнала на выходе амплитудного детектора 2 оказывается соответственно с инфазной или противофазной с напряжением генератора низкой частоты 5. В соответствии с этим по30 стоянное напряжение на выходе фазового де483771
Составитель Л. 1(арзневов
Тскред Т. Миронова
Корректор в. Брыкснна
Редактор Б. Федотов
Заказ 3021, 12 Изд. М 955 Тираж 902 Подписное
Ll,ИИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий
Москва, 5К-35, Раушская наб.. д. 4/5
Типография, пр Сапунова, 2 тектора 4 оказывается положительным или отрицательным. Выходное напряжение детектора управляет электродвигателем 7, который через управляющий элемент 8 перестраивает резонатор 1. Когда собственная частота резонатора становится близкой к резонансу с частотой входного сигнала, напряжение постоянной составляющей сигнала на выходе амплитудного детектора 2 нарастает, а достигнув порога срабатывания коммутатора 10, включает его. Напряжение на выходе фазового детектора 4 через делитель напряжения 9, включенный коммутатор 10 и реактивный элемент
6 тока начинает перестраивать резонатор 1 в небольших пределах, но практически безынерционно. При точной настройке собственной частоты резонатора 1 в резонанс с частотой входного сигнала напряжение на выходе фазового детектора 4 равно нулю.
Для плавного изменения характера переходного процесса в устройстве изменяют коэффициент деления делителя напряжения 9.
Для устранения колебательной неустойчивости при настройке параметры делителя 9 и реактивного элемента 6 выбраны так, чтобы при включении коммутатора 10 переходной процесс был апериодическим.
Предмет изобретения
Устройство автоматической настройки резонаторов, содержащее перестраиваемый резонатор, между выходом и управляющим входом которого включены последовательно сое10 дипенпые амплитудный детектор, усилитель низкой частоты, фазовый детектор, ко второму входу которого подключен генератор низкой частоты, соединенный через реактивный элемент с дополнительным управляющим вхо15 дом перестраиваемого резонатора, электродвигатель и управляющий элемент, отличающ е е с я тем, что, с целью предотвращения колебательной неустойчивости при настройке, между выходом фазового детектора и вторым
20 входом реактивного элемента включены последовательно соединенные делитель напряжения и коммутатор, вход управления которого подключен к выходу амплитудного детектора,
