Механический пресс
Иллюстрации
Реферат

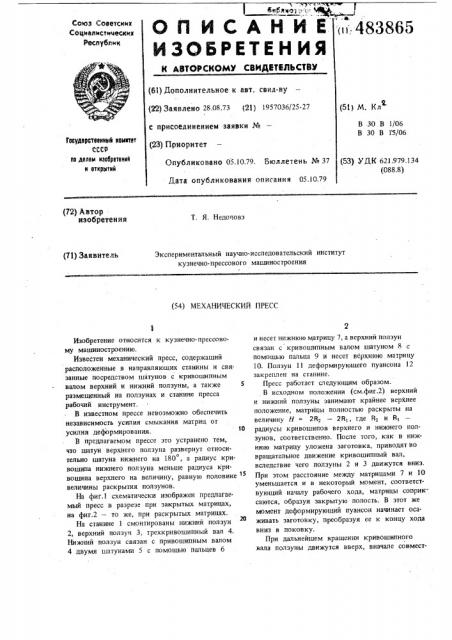

К АВТОРСКОМУ СВИДИТВЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 28.08.73 (21) 1957036/25-27 с присоединением заявки № (23) Приоритет (51) М. Кл
В 30 В 1/06
В 30 В Г5/06
Государственник квинтет
СИР не делам нзеаретеннй н аткрмтнй
Опубликовано 05.10.79. Бюллетень № 37
Дата опубликования описания 05.10,79 (53) УДК 621.979.134 (088.8) (72) Автор изобретения
T. Я, Недоповз (71) Заявитель
Экспериментальный научно-исследовательский институт кузнечно-прессового машиностроения (54) МЕХАНИЧЕСКИЙ ПРЕСС
Изобретение относится к кузнечно-прессовому машиностроению.
Известен механический пресс, содержащий расположенные в направляющих станины и свя. занные посредством шатунов с кривошипным валом верхний и нижний ползуны, а также размещенный на ползунах и станине пресса рабочий инструмент, В известном прессе невозможно обеспечить независимость усилия смыкания матриц от усилия деформирования.
В предлагаемом прессе это устранено тем, что шатун верхнего ползуна развернут относительно шатуна нижнего на 180, а радиус кривошипа нижнего полэуна меньше радиуса кривошипа верхнего на величину, равную половине 5 величины раскрытия ползунов.
На фиг.1 схематически изображен предлагаемый пресс в разрезе при закрытых матрицах, на фиг,2 — то же, при раскрытых матрицах.
На станине 1 смонтированы нижнии ползун
2, верхний ползун 3, трехкривошипный вал 4.
Нижний ползун связан с привошипным валом
4 двумя шатунами 5 с помощью пальцев 6 и несет нижнюю матрицу 7, а верхний ползун связан с кривошипным валом шатуном 8 с помощью пальца 9 и несет верхнюю матрицу
10. Полэун 11 деформирующего пуансона 12 закреплен на станине.
Пресс работает следующим образом.
В исходном положении (см.фиг.2) верхний и нижний ползуны занимают крайнее верхнее положение, матрйцы полностью раскрыты на величину H = 2Rg — 2Ri, где R2 и Rg радиусы кривошипов верхнего и нижнего ползунов, соответственно. После того, как в нижнюю матрицу уложена заготовка, приводят во вращательное движение кривошипный вал, вследствие чего ползуны 2 и 3 движутся вниз.
При этом расстояние между матрицами 7 и 10 уменьшается и в некоторый момент, соответствующий началу рабочего хода, матрицы соприк" саются, образуя закрытую полость. В этот же момент деформирующий пуансон начинает осаживать заготовку, преобразуя ее к концу хода вниз в поковку.
При дальнейшем вращении кривошипного вала ползуны движутся вверх, вначале совмест483865
Формула изобретения
3 но, снимая поковку сЪепо рижного пуансона
12, а потом верхний ползун движется быстрее нижнего, вследствие чего матрицы раскрываются, и ползуны останавливаются в крайних верхних положениях. Поковка выталкивает5 ся из верхней или нижней матрицы и удаляется из рабочей зоны пресса. Далее цикл работы пресса повторяется.
Кривошипно-шатунный механизм предлагаемого пресса не обеспечивает полностью с одина-, ковой скоростью движения ползунов 2 и 3 на участке рабочего хода (на угле поворота кривошипного вала приблизительно + 60 от нижней мертвой точки), что обусловлено законами движения ползунов. Такое незначительное рассогласование (1 — 2 мм) компенсируется упругостью системы пресс - инструмент.
ЦНИИПИ Заказ 6005/59
Тираж 818 Подписное
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
Механический пресс, содержащий расположенные в направляющих станины и связанные посредством шатунов с кривошипным валом верхний и нижний ползуны, а также размещенный на ползунах в. станине пресса рабочий инструмент, отличающийся тем, что, с целью обеспечения независимости усилия смыкания матриц инструмента бт усилия деформирования, шатун верхнего ползуна развернут относительно шатуна нижнего ползуа на на 180, а радиус кривошипа нижнего ползуна меньше радиуса кривошипа верхнего ползуна на величину, равную половине величины раскрытия ползунов.
