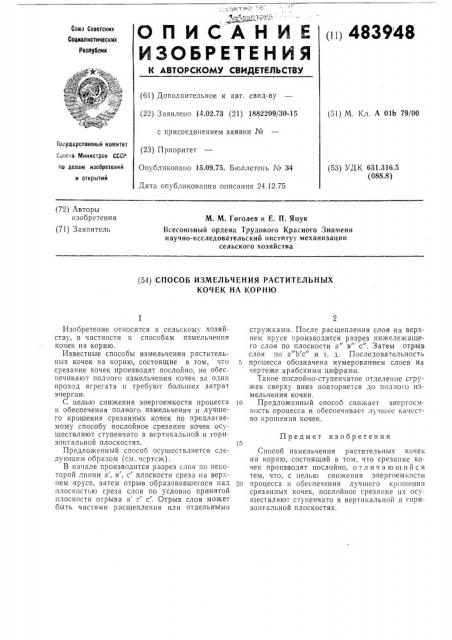

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Ресаублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 14.02.73 (21) 1882209/30-15 с присоединением заявки Ме (23) Приоритет

Опубликовано 15.09.75. Бюллетень No 34

Дата опубликования описания 24.12.75 (51) М. Кл. А 01Ь 79/00

Государственный комитет

Соло а Министров СССР ло делам изобретений и открытий (53) УДК 631.316.5 (088.8) (72) Авторы изобретения (71) Заявитель

М. М. Гоголев и Е. П. Яцук

Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт механизации сельского хозяйства (54) СПОСОБ ИЗМЕЛЬЧЕНИЯ РАСТИТЕЛЬНЫХ

КОЧЕК HA КОРНЮ

Изобретение относится к сельскому хозяйству, в частности к способам измельчения кочек на корню.

Известные способы измельчения растительных кочек на корню, состоящие в том, что срезание кочек производят послойно, не обеспечивают полного измельчения кочек за оЛин проход агрегата и требуют больших затрат энергии.

С целью снижения энергоемкости процесса и обеспечения полного измельчения и лучшего крошения срезанных кочек по предлагаемому способу послойное срезание кочек осуществляют ступенчато в вертикальной и горизонтальной плоскостях.

Предложенный способ осуществляется следующим образом (см. чертеж).

В начале производится разрез слоя по некоторой линии а, в, с плоскости среза на верхнем ярусе, затем отрыв образовавшегося над плоскостью среза слоя по условно принятой плоскости отрыва а г с . Отрыв слоя может быть частями расщепления или отдельными стружками. После расщепления слоя на верхнем ярусе производится разрез нижележащего слоя по плоскости а" в" с". Затем отрыв слоя по а"b с" и т. д. Последовательность

5 процесса обозначена нумерованием слоев на чертеже арабскими цифрами.

Такое послойно-ступенчатое отделение струзкек сверху вниз повторяется до полного измельчения кочки.

10 Предложенный способ снижает энергоемкость процесса и обеспечивает лучшее качество крошения кочек.

Предмет изобретения

Способ измельчения растительных кочек на корню, состоящий в том, что срезание кочек производят послойно, отличающийся тем, что, с целью снижения энергоемкости

20 процесса и обеспечения лучшего крошения срезанных кочек, послойное срезание пх осуществляют ступенчато в вертикальной и горизонтальной плоскостях.

483948"

Составитель В. Галанов

Техред Л. Казачкова

Редактор Н. Аристова

Корректор Л. Котова

Типография, пр. Сапунова, 2

Заказ 3167/3 Изд. № 1788 Тираж 619 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5
