Устройство для непрерывного смешения вязких веществ
Иллюстрации
Реферат

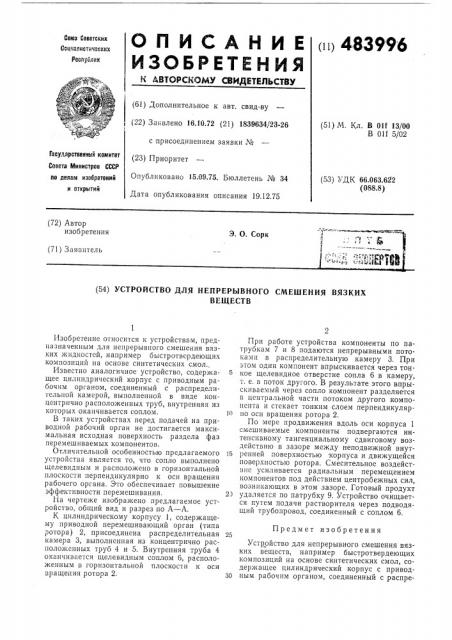

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 483996
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 16,10.72 (21) 1839634/23-26 с присоединением заявки ¹ (23) Приоритет
Опубликовано 15.09.75. Бюллетень № 34
Дата опубликования описания 19.12.75 (51) М. Кл. В Olf 13/00
В Olf 5/02
Гасударственный комитет
Совета Министров СССР во делам изобретений и открытий (53) УДК 66.063.622 (088.8) (72) Автор изобретения
Э. О. Сорк l" а (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НЕПРЕРЪ|ВНОГО СМЕШЕНИЯ ВЯЗКИХ
ВЕЩЕСТВ
Изобретение относится к устройствам, предназначенным для непрерывного смешения вязких жидкостей, например быстротвердеющих композиций на основе синтетических смол., Известно аналогичное устройство, содержащее цилиндрический корпус с приводным рабочим органом, соединенный с распределигельной камерой, выполненной в виде концентрично расположенных труб, внутренняя из которых оканчивается соплом.
В таких устройствах перед подачей на приводной рабочий орган не достигается максимальная исходная поверхность раздела фаз перемешиваемых компонентов.
Отличительной особенностью предлагаемого устройства является то, что сопло вьшолнено щелевидным и расположено в горизонтальной плоскости перпендикулярно к оси вращения рабочего органа. Это обеспечивает повышение эффективности перемешивания.
На чертеже изображено предлагаемое устройство, общий вид и разрез по А — А.
К цилиндрическому корпусу 1, содержащему приводной перемешивающий орган (типа ротора) 2, присоединена распределительная камера 3, выполненная из концентрично расположенных труб 4 и 5. Внутренняя труба 4 оканчивается щелевидным соплом 6, расположенным в горизонтальной плоскости к оси вращения ротора 2, При работе устройства компоненты по патрубкам 7 и 8 подаются непрерывными потокамн в распределительную камеру 3. При этом один компонент впрыскивается через тон5 кое щелевидное отверстие сопла 6 в камеру, -. е. в поток другого. В результате этого впрыскиваемый через сопло компонент разделяется в центральной части потоком другого компонента н стекает тонким слоем перпендикуляр10 но оси вращения ротора 2.
По мере продвижения вдоль оси корпуса 1 смеш ива емые компоненты подвергаются интенсивному тангенциальному сдвиговому воздействию в зазоре между неподвижной внутi5 ренней поверхностью корпуса и движущейся поверхностью ротора. Смесительное воздействис усиливается радиальным перемещением компонентов под действием центробежных сил, возникающих в этом зазоре. Готовый продукт
23 удаляется по патрубку 9. Устройство очищается путем подачи растворителя через подводящий трубопровод, соединенный с соплом 6.
Предмет изобретения
Устройство для непрерывного смешения вязких веществ, например быстротвердеющих композиций на î" íîâå синтетических смол,,содержащее цилиндрический корпус с приводз0 ным рабочим органом, соединенный с распре483996
Составитель В. Губарев
Техред Т. Курилко
Редактор В. Смирягина
Корректор А. Дзесова
Заказ 3399/7 Изд. № 1794 Тираж 782 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 делительной камерой, выполненной в виде концентрично расположенных труб, внутренняя из которых оканчивается соплом, отл ич а ю щ е е с я тем, что, с целью повышения эффективности перемешивания, сопло выполнено щелевидным и расположено в горизонтальной плоскости перпендикулярно к оси вращения рабочего органа.
