Реферат

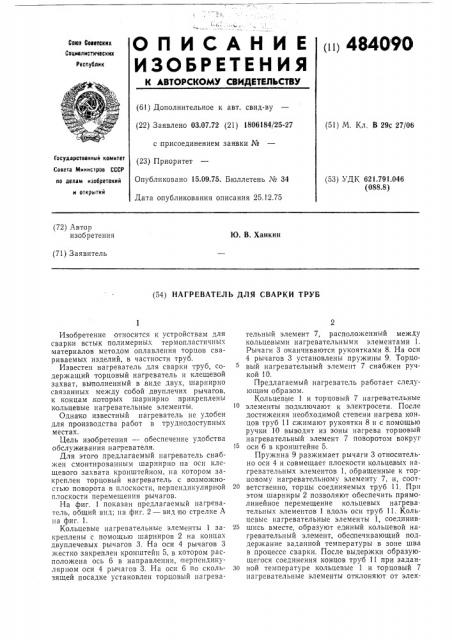

О П И С А Н И Е (и) 4840 9 О

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (б1) Дополнительное к авт. свид-ву (22) Заявлено 03.07.72 (21) 1806184/25-27 с 1присоединением заявки Kb (51) М. Кл. В 29с 27/06 йсудаоственнык комитет (23) П и р

Совета Министров СССР

Опубликовано 15.09.75. Бюллетень М 34

Дата опубликования описания 25.12.75 (53) УДК 621.791.046 (088.8) по делам изобретений и открытий (72) Автор изобретения

Ю. В. Ханкин (71) Заявитель (54) НАГРЕВАТЕЛЪ ДЛЯ СВАРКИ ТРУБ

Изобретение относится к устройствам для сварки встык полимерных термопластичны материалов методом оплавления торцов свариваемых изделий, в частности труб, Известен нагреватель для сварки труб, содержащий торцовый нагреватель и клещевой захват, выполненный в,виде двух, шарнирно связанных между собой двуплечих рычагов, к концам, которых шарнирно прикреплены кольцевые нагревательные элементы.

Однако известный нагреватель не удобен для производства работ в труднодоступных местах.

Цель изобретения — обеспечение удобства обслуживания нагревателя.

Для этого предлагаемый нагреватель снабжен смонтированным шарнирно на оси клещевого захвата кронштейном, на котором закреплен торцовый нагреватель с возможностью поворота в плоскости, перпендикулярной плоскости перемещения рычагов.

На фиг. 1 показан предлагаемый нагреватель, общий вид; на фиг. 2 — вид по стрелке А на фиг. 1.

Кольцевые нагревательные элементы 1 закреплены с помощью шарниров 2 на концах двуплечевых рычагов 3. На оси 4 рычагов 3 жестко закреплен кронштейн 5, в котором расположена ось б в направлении, перпендикулярном оси 4 рычагов 3. На оси б по скользящей посадке установлен торцовый нагревательный элемент 7, расположенный между кольцевыми нагревательными элементами 1.

Рычаги 3 оканчиваются рукоятками 8. На оси

4 рычагов 3 установлены пружины 9, Торцовый нагревательный элемент 7 снабжен ручкой 10.

Предлагаемый нагреватель работает следующим образом.

Кольцевые 1 и торцовый 7 нагревательные элементы подключают к электросети. После достижения необходимой степени нагрева концов труб 11 сжимают рукоятки 8 и с помощью ручки 10 выводят из зоны нагрева торцовый нагревательный элемент 7 поворотом вокруг оси б в кронштейне 5.

Пружина 9 разжимает рычаги 3 относительно оси 4 и совмещает плоскости кольцевых нагревательных элементов 1, обращенные к торцовому нагревательному элементу 7, и, соответственно, торцы соединяемых труб 11. При этом шарниры 2 позволяют обеспечить прямолинейное перемещение кольцевых нагревательных элементов 1 вдоль оси труб 11. Кольцевые нагревательные элементы 1, соединив25 шись вместе, образуют единый кольцевой нагревательный элемент, обеспечивающий поддержание заданной температуры в зоне шва в процессе сварки. После выдержки образующегося соединения концов труб 11 при заданзо ной температуре кольцевые 1 и торцовый 7 нагревательные элементы отклоняют от элек484090

Фи8. 1

Составитель В. Бакотин

Техред Т. Миронова

Редактор Л. Василькова

Корректор А. Степанова

Заказ 3161/7 Изд. ¹ 1803 Тираж 740 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 тросети. Соединенные между собой отрезки труб 11 извлекают из нагревателя.

В варианте конструкции предлагаемого нагревателя для сварки труб кольцевые нагревательные элементы 1 выполнены разъемными с целью удобства извлечения соединенных концов труб 11.

Предмет изобретения

Нагреватель для сварки труб, содержащий торцовый нагреватель и клещевой захват, вы41ОЛНЕННЫЙ В ВИДЕ. двух 1ПарНИрНО СВяЗаННЫХ между собой двуплечих рычагов, к концам которых шарнирно прикреплены кольцевые нагревательны элементы, отличающийся тЕМ, 1 С, С цсЛЬЮ ОбЕСПЕЧЕНИя удОбетна ОбСЛуживании, JH снабжен смонтированным шарнирно на оси клещевого захвата кронштейном, на котором закреплен торцовый нагреватель с возможностью поворота в плоскости, перпендикулярной плоскост перемещения рычагов.
