Кислотоупорная сталь

Кислотоупорная сталь

Иллюстрации

Показать все

Реферат

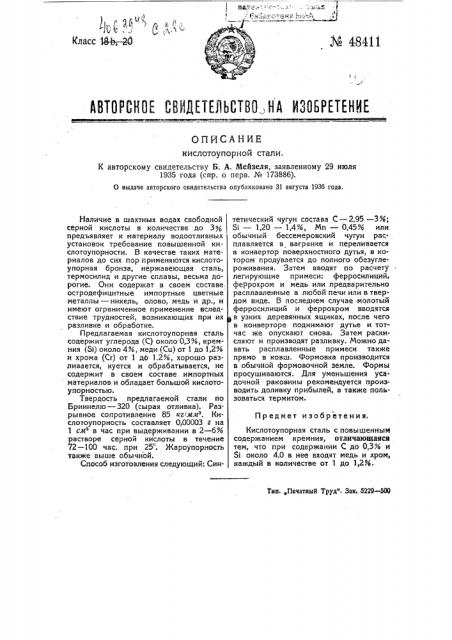

АВТОРСНОЕ СВИДЕТЕЛЬСТВО, НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ кислотоупорной стали.

К авторскому свидетельству Б. А. Мейзеля, заявленному 29 июля

1935 года (спр. о перв. № 173886).

О выдаче авторского свидетельства опубликовано 31 августа 1936 года.

П р едмет изобретения.

Хнн.,Печатный Труд". Зак.. 5229 — 500

Наличие в шахтных водах свободной серной кислоты в количестве до 3% предъявляет к материалу водоотливных установок требование повышенной кислотоупорности. В качестве таких материалов до сих пор применяются кислотоупорная бронза, нержавеющая сталь, термосилид и другие сплавы, весьма дорогие. Они содержат в своем составе, остродефицитные импортные цветные металлы — никель, олово, медь и др., и имеют ограниченное применение вследствие трудностей, возникающих при их разливке и обработке.

Предлагаемая кислотоупорная сталь содержит углерода (C) около 0,3%, кремния (Si) около 4%, меди (Cu) от 1 до 1,2% и хрома (Cr) от 1 д6 1,2%, хорошо разливается, куется и обрабатывается, не содержит в своем составе импортных материалов и обладает большой кислотоупорностью.

Твердость предлагаемой стали по

Бриннелю — 320 (сырая отливка). Разрывное сопротивление 85 гамм . Кислотоупорность составляет 0,00003 г на

1 слР в час при выдерживании в 2 — б% растворе серной кислоты в течение

72 †1 час. при 25 . Жароупорность также выше обычной.

Способ изготовления следующий: Син. тетический чугун состава С вЂ” 2,95 — 3%;

Si — 1,20 —. 1,4%, Мп — 0,45% или обычный бессемеровский чугун расплавляется в вагранке и переливается в конвертор поверхностного дутья, в котором продувается до полного обезуглероживания. Затем вводят по расчету легирующие примеси: ферросилиций, феррохром и медь или предварительно расплавленные в любой печи или в твердом виде. В последнем случае молотый ферросилиций и феррохром вводятся в узких деревянных ящиках, после чего в конверторе поднимают дутье и тотчас же опускают снова. Затем раскисляют и производят разливку. Можно давать расплавленные примеси также прямо в ковш. Формовка производится в обычной формовочной земле. Формы просушиваются. Для уменьшения усадочной раковины рекомендуется производить доливку прибылей, а также поль. зоваться термитом.

Кислотоупорная сталь с повышенным содержанием кремния, отличающаяся тем, что при содержании С до 0,3% и

Si около 4,0 в нее входят медь и хром, каждый в количестве от 1 до 1,2%.
