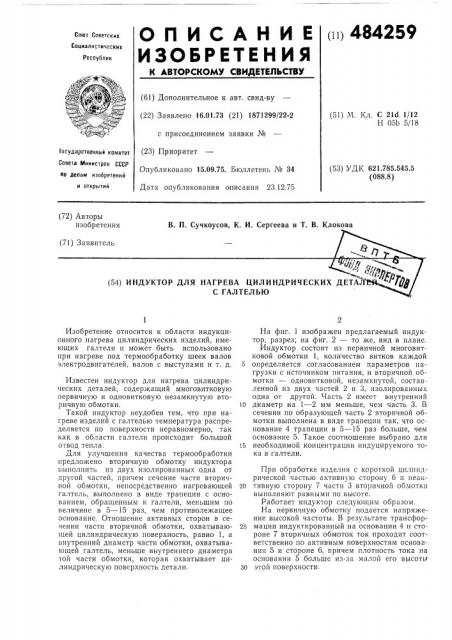

О П И С А Н И Е (п) 484259

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 16.01.73 (21) 1871299/22-2 с присоединением заявки № (51) М. Кл. С 21d 1/12

Н 05b 5/18 (осуларственный комитет (23) Приоритет

Совета Министров СССР но делам изобретений и открытий (53) УДК 621.785.545.5 (088.8) Опубликовано 15.09.75. Бюллетень № 34

Дата опубликования описания 23.12.75 (72) Авторы изобретения

В. П. Сучкоусов, К. И. Сергеева и Т. В, Клокова

Изобретение относится к области индукционного нагрева цилиндрических изделий, имеющих галтели и может быть использовано при нагреве под термообработку шеек валов электродвигателей, валов с выступами и т. д, Известен индуктор для нагрева цилиндрических деталей, содержащий многовитковую первичную и одновитковую незамкнутую вторичную обмотки.

Такой индуктор неудобен тем, что при нагреве изделий с галтелью температура распределяется по поверхности неравномерно, так как в области галтели происходит большой отвод тепла, Для улучшения качества термообработки предложено вторичную обмотку индуктора ьыполнить из двух изолированных одна от другой частей, причем сечение части вторичной обмотки, непосредственно нагревающей галтель, выполнено в виде трапеции с основанием, обращенным к галтели, меньшим по величине в 5 — 15 раз, чем противолежащее основание. Отношение активных сторон в сечении части вторичной обмотки, охватывающей цилиндрическую поверхность, равно 1, а внутренний диаметр части обмотки, охватывающей галтель, меньше внутреннего диаметра той части обмотки, которая охватывает цилиндрическую поверхность детали.

На фиг. 1 изображен предлагаемый индуктор, разрез; на фиг. 2 — то же, вид в плане.

Индуктор состоит из первичной многовитковой обмотки 1, количество витков каждой

5 определяется согласованием параметров нагрузки с источником питания, и вторичной обмотки — одновитковой, незамкнутой, составленной из двух частей 2 и 3, изолированных одна от другой. Часть 2 имеет внутренний

10 диаметр на 1 — 2 мм меньше, чем часть 3. В сечении по образующей часть 2 вторичной обмотки выполнена в виде трапеции так, что основание 4 трапеции в 5 — 15 раз больше, чем основание 5. Такое соотношение выбрано для

15 необходимой концентрации индуцируемого тока в галтели.

При обработке изделия с короткой цилиндрической частью активную сторону 6 и неак20 тивную сторону 7 части 3 вторичной обмотки выполняют равными по высоте.

Работает индуктор следующим образом.

На первичную обмотку подается напряжение высокой частоты. В результате трансфор25 мации индуктированный на основании 4 и стороне 7 вторичных обмоток ток проходит соответственно по активным поверхностям основания 5 и стороне 6, причем плотность тока на основании 5 больше из-за малой его высоты

З0 этой поверхности.

484259

Фие1

Составитель В, Мальцев

Редактор В. Смирягина Техред 3. Тараненко Корректор Т. Добровольская

Заказ 3151/11 Изд. № 1813 Тираж 648 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2

В изделии индуцируется ток, который нагревает его. Так как в области галтели индуцируемый ток имеет соответственно большую плотность, то распределение температуры по

его поверхности будет равномерное.

Предмет изобретения

Индуктор для нагрева цилиндрических деталей с галтелью, содержащий многовитковую первичную и одновитковую вторичную обмотки, отличающийся тем, что, с целью улучшения качества термообработки, вторичная обмотка индуктора выполнена нз двух (Qi

Дд ( а" изолированных одна от другой частей, причем сечение части вторичной обмотки, непосредственно нагревающей галтель, выполнено в виде трапеции с основанием, обращенным к гал5 тели, меньшим по величине в 5 — 15 раз, чем противоположное основание, отношение активных сторон в сечении части вторичной обмотки, охватывающей цилиндрическую поверхность, равно единице, а внутренний диаметр

1о части обмотки, охватывающей галтель, меньше внутреннего диаметра той части обмотки, которая охватывает цилиндрическую поверхность детали.
