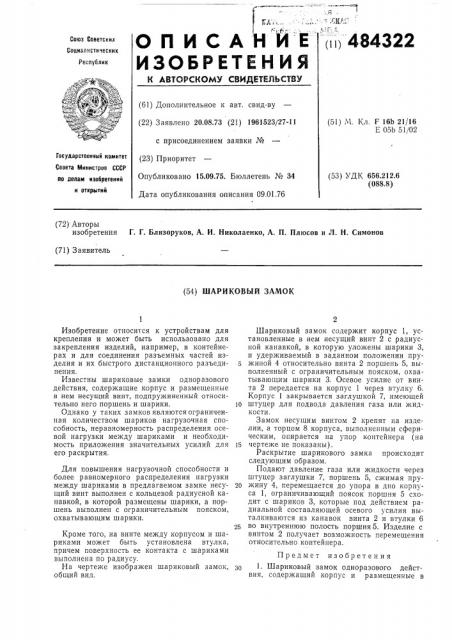

ОПИСАНИЕ

° г ЧРl

Союз Советскик

Социалистических

Республик

ИЗОБРЕТЕН ИЯ (61) Дополнительное к авт. свид-ву (22) Заявлено 20.08,73 (21) 1961523/27-11 (51) М. Кл. F 16Ь 21/16

Е 05b 51/02 с присоединением заявки №

Государственный комитет

Совета вкииистров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 15.09.75. Бюллетень № 34

Дата опубликования описания 09.01.76 (53) УДК 656.212.6 (088.8) (72) Авторы изобретения Г. Г. Близоруков, А. И. Николаенко, А. П. Плюсов и Л. Н. Симонов (71) Заявитель (54) ШАРИКОВЫЙ ЗАМОК

Изобретение относится к устройствам для крепления и может быть использовано для закрепления изделий, например, в контейнерах и для соединения разъемных частей изделия и их быстрого дистанционного разъединения.

Известны шариковые замки одноразового действия, содержащие корпус и размещенные в нем несущий винт, подпружиненный относительно него поршень и шарики.

Однако у таких замков являются ограниченная количеством шариков нагрузочная способность, неравномерность распределения осевой нагрузки между шариками и необходимость приложения значительных усилий для его раскрытия, Для повышения нагрузочной способности и более равномерного распределения нагрузки между шариками в предлагаемом замке несущий винт выполнен с кольцевой радиусной канавкой, в которой размещены шарики, а поршень выполнен с ограничительным пояском, охватывающим шарики.

Кроме того, на винте между корпусом и шариками может быть установлена втулка, причем поверхность ее контакта с шариками выполнена по радиусу, На чертеже изображен шариковый замок, общий вид, Шариковый замок содержит корпус 1, установленные в нем несущий винт 2 с радиусной канавкой, в которую уложены шарики 3, и удерживаемый в заданном положении пру5 жиной 4 относительно винта 2 поршень 5, выполненный с ограничительным пояском, охватывающим шарики 3. Осевое усилие от винта 2 передается на корпус 1 через втулку 6.

Корпус 1 закрывается заглушкой 7, имеющей

l0 штуцер для подвода давления газа или жидкости.

Замок несущим винтом 2 крепят на изделии, а торцом 8 корпуса, выполненным сферическим, опирается на упор контейнера (на

15 чертеже не показаны).

Раскрытие шарикового замка происходит следующим образом.

Подают давление газа или жидкости через штуцер заглушки 7, поршень 5, сжимая пру20 жину 4, перемещается до упора в дно корпуса 1, ограничивающий поясок поршня 5 сходит с шариков 3, которые под действием радиальной составляющей осевого усилия выталкиваются из канавок винта 2 и втулки 6 во внутреннюю полость поршня 5. Изделие с винтом 2 получает возможность перемещения относительно контейнера.

Предмет изооретения

1. Шариковый замок одноразового действия, содержащий корпус и размешенные в

484322

Составитель Н. Еремеева

Техред Л. Казачкова

Корректор Н. Аук

Редактор С. Байкова

Заказ 3059/13 Изд. № 1784 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открыт|и

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 нем несущий винт, подпружиненный относительно него поршень и шарики, о т л и ч а ющи и с я тем, что, с целью повышения пагрузочной способности и более равномерного распределения нагрузки между шариками, несущий винт выполнен с кольцевой радиусной канавкой, в которой размещены шарики, а поршень выполнен с ограничительным по. яском, охватывающим шарики.

2. Замок по п. 1, отличающийся тем, что на винте между корпусом и шариками установлена втулка, причем поверхность контакта ее с шариками выполнена по радиусу.
