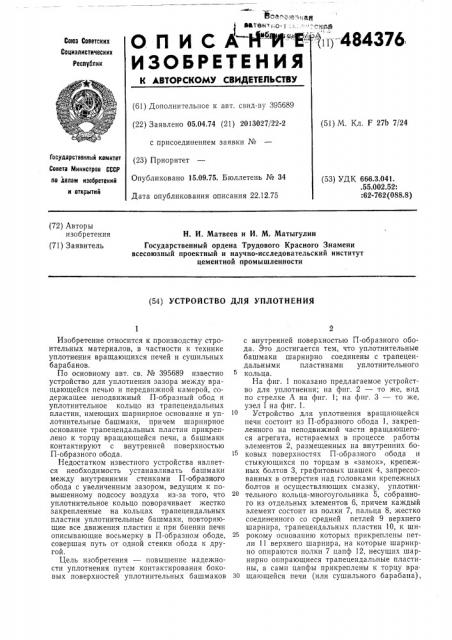

О П И С А Й"М-" -Е"
ИЗОБРЕТЕНИЯ !-!)-484376
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 395689 (22) Заявлено 05.04.74 (21) 2013027/22-2 с присоединением заявки № (23) Приоритет
Опубликовано 15.09.75. Бюллетень № 34
Дата опубликования описания 22.12.75 (51) М. Кл. F 27Ь 7/24
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 666.3.041. .55.002.52:
: 62-762 (088.8) (72) Авторы изобретения (71) Заявитель
Н. И. Матвеев и И. М. Матыгулин
Государственный ордена Трудового Красного Знамени всесоюзный проектный и научно-исследовательский институт цементной промышленности (54) УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ
Изобретение относится к производству строительных материалов, в частности к технике уплотнения вращающихся печей и сушильных барабанов.
По основному авт, св. № 395689 известно устройство для уплотнения зазора между вращающейся печью и передвижной камерой, содер>кащее неподвижный П-образный обод и уплотнительное кольцо из трапецеидальных пластин, имеющих шарнирное основание и уплотнительные башмаки, причем шарнирное основание трапецеидальных пластин прикреплено к торцу вращающейся печи, а башмаки контактируют с внутренней поверхностью
П-образного обода.
Недостатком известного устройства является необходимость устанавливать башмаки между внутренними стенками П-образного обода с увеличенным зазором, ведущим к повышенному подсосу воздуха из-за того, что уплотнительное кольцо поворачивает жестко закрепленные на кольцах трапецеидальных пластин уплотнительные башмаки, повторяющие все движения пластин и при биении печи описывающие восьмерку в П-образном ободе, совершая путь от одной стенки обода к другой.
Цель изобретения — повышение надежности уплотнения путем контактирования боковых поверхностей уплотнительных башмаков с внутренней поверхностью П-образного обода. Это достигается тем, что уплотнительные башмаки шарнирно соединены с трапецеидальными пластинами уплотнительного кольца.
На фиг. 1 показано предлагаемое устройство для уплотнения; на фиг. 2 — то же, впд по стрелке А на фиг. 1; на фиг. 3 — то >ке, узел 1 на фиг. 1.
Устройство для уплотнения вращающейся печи состоит из П-образного обода 1, закрепленного на неподвижной части вращающегося агрегата, истираемых в процессе работы элементов 2, размещенных на внутренних боковых поверхностях П-образного обода и стыкующихся по торцам в «замок», крепежных болтов 3, графитовых шашек 4, запрессованных в отверстия над головками крепежных болтов и осуществляющих смазку, уплотнительного кольца-многоугольника 5, собранного из отдельных элементов 6, причем каждый элемент состоит из полки 7, пальца 8, жестко соединенного со средней петлей 9 верхнего шарнира, трапецеидальных пластин 10, к широкому основанию которых прикреплены петли 11 верхнего шарнира, на которые шарнирно опираются полки 7 цапф 12, несущих шарнирно опирающиеся трапецеидальные пластины, а сами цапфы прикреплены к торцу вра.
ЗО щающейся печи (или сушильного барабана), Яиц А
2 в частности к элеватору 13, неподвижной обечайки 14 и устройства 15, предназначенного для сбора скопившегося материала.
Устройство работает следующим образом.
При возвратно-поступательном движении ьращающегося барабана кольцо-многоугольник 5 контактирует боковыми стенками башмаков с внутренними стенками П-образного обода 1 в зависимости от того, куда уходит барабан — вперед или назад. Для лучшего прохождения кольца-многоугольника 5 в полости П-образного обода 1 в случае его коробления каждый элемент может самостоятельно поворачиваться на цапфах. Кроме того, полка 7 каждого элемента подвижна вокруг оси пальца 8, при помощи которого она прикреплена шарнирно к трапецеидальной пласти5 пе 10.
Предмет изобретения
Устройство для уплотнения по авт. св. № 395689, отличающееся тем, что, с целью повышения надежности уплотнения, уплотнительные башмаки шарнирно соединены с трапецеидальными пластинами уплотнительного кольца.
484376
У.згл 1 /-,5
