нц 484428

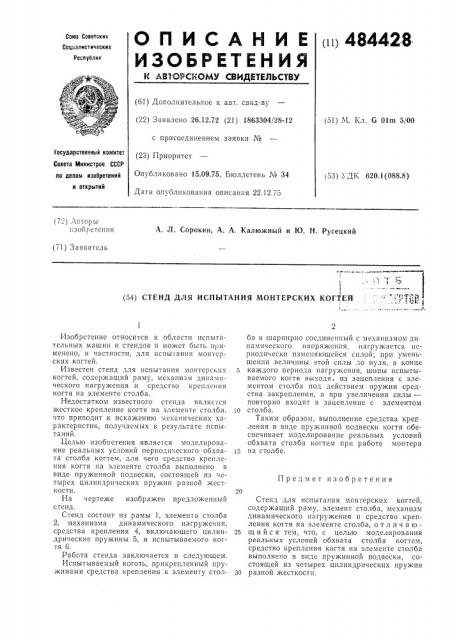

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВт ОРСИОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 26.12.72 (21) 1863304/28-12 с присоединением заявки ¹ (23) Приоритет

Опубликовано 15.09.75. Бюллетень ¹ 34

Дата опубликования описания 22.12.75 (51) М. Кл. С Olm 5/00

Государственный комитет

Совета Министров СССР оо делам нэооретений и открытий (53) ДК 620 1(088 8) (72) АпTOpbI ! 3000 TcпиЯ

A. Л. Сорокин, А. А. Калюжный и Ю. H Русецкий (71) Заявитель (54) СТЕНД ДЛЯ ИСПЫТАНИЯ МОНТЕРСКИХ КОГТЕЙ !

Предмет изобретения

Изобретение относится к области испытательных машин и стендов и может быть применено, в частности, для испытания монтерских когтей.

Известен стенд для испытания монтерских когтей, содержащий раму, механизм динамического нагружения и средство крепления когтя на элементе столба.

Недостатком известного стенда является жесткое крепление когтя на элементе столба, что приводит к искажению механических характеристик, получаемых в результате испытаний.

Целью изобоетения является моделирование реальных условий периоди.еского обхвата столба когтем, для чего средство крепления когтя на элементе столба выполнено в виде пружинной подвески, состоящей из четырех цилиндрических пружин разной жесткости.

На чертеже изображен предложенный стенд.

Стенд состоит из рамы 1, элемента столба

2, механизма динамического нагружения, средства крепления 4, включающего цилиндрические пружины 5, и испытываемого когтя 6.

Работа стенда заключается в следующем.

Испытываемый коготь, прикрепленный пружинами средства крепления к элементу столба и шарнирно соединенный с механизмом динамического напряжения, нагружается периодически изменяющейся силой; при уменьшении величины этой силы до нуля, в конце

5 каждого периода нагружения, шипы испытываемого когтя выходя i из зацепления с элементом столба под действием пружин средства закрепления, а при увеличении силы— повторно входят в зацепление с элементом

i 0 столб а.

Таким образом, выполнение средства крег ления в виде пружинной подвески когтя обеспечивает моделирование реальных условий обхвата столба когтем при работе монтера

)5 на столбе.

Стенд для испытания монтерских когтей, содержащий раму, элемент столба, механизм динамического нагружения и средство крепления когтя на элементе столба, о т л и ч а ю25 шийся тем, что, с целью моделирования реальных условий обхвата столба когтем, средство крепления когтя на элементе столба выполнено в виде пружинной подвески, состоящей из четырех цилиндрических пружин

30 разной жесткости.
