Реферат

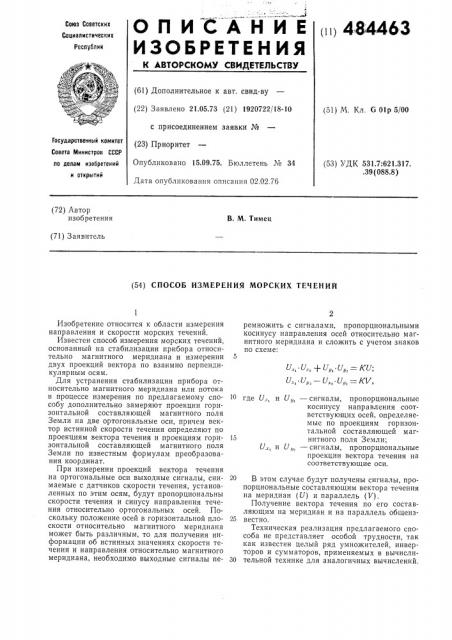

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

1и1 484463

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 21.05.73 (21) 1920722/18-10 с присоединением заявки № (51) М. Кл. G Olp 5/00

Совета Министров СССР по делам изобретений и открытий (53) УДК 531.7:621.317. . 39 (088.8) Опубликовано 15.09.75. Бюллетень ¹ 34

Дата опубликования описания 02.02.76 (72) Автор изобретения

В. M. Тимец (71) Заявитель (54) СПОСОБ ИЗМЕРЕНИЯ МОРСКИХ ТЕЧЕНИЙ

U,, U,, + Ьу Uó : КУ

U„-,.U„. и.. и„, =КV, ГосУдарственнь и комитет (23) Q и и,, Изобретение относится к области измерения направления и скорости морских течений.

Известен способ измерения морских течений, основанный на стабилизации прибора относительно магнитного меридиана и измерении двух проекций вектора по взаимно перпендикулярным осям.

Для устранения стабилизации прибора относительно магнитного меридиана или потока в процессе измерения по предлагаемому способу дополнительно замеряют проекции горизонтальной составляющей магнитного поля

Земли на две ортогональные оси, причем вектор истинной скорости течения определяют по проекциям вектора течения и проекциям горизонтальной составляющей магнитного поля

Земли по известным формулам преобразования координат.

При измерении проекций вектора течения на ортогональные оси выходные сигналы, снимаемые с датчиков скорости течения, установленных по этим осям, будут пропорциональны скорости течения и синусу направления течения относительно ортогональных осей. Поскольку положение осей в горизонтальной плоскости относительно магнитного меридиана может быть различным, то для получения информации об истинных значениях скорости течения и направления относительно магнитного меридиана, необходимо выходные сигналы перемножить с сигналами, пропорциональными косинусу направления осей относительно магнитного меридиана и сложить с учетом знаков по схеме:

5 где U,-, и U,, — сигналы, пропорциональные косинусу направления соответствующих осей, определяемые по проекциям горизонтальной составляющей маг15 нитного поля Земли;

U -, и U, — сигналы, пропорциональные проекции вектора течения на соответствующие оси.

В этом случае будут получены сигналы, пропорциональные составляющим вектора течения на меридиан (U) и параллель (V).

Получение вектора течения по его составляющим на меридиан и на параллель общеиз25 вестно.

Техническая реализация предлагаемого способа не представляет особой трудности, так как известен целый ряд умножителей, инверторов и сумматоров, применяемых в вычисли30 тельной технике для аналогичных вычислений.

484463

Предмет изобретения

Составитель М. Хаустов

Техред Т, Курилко

Редактор С. Хейфиц

Корректор О. Тюрина

Заказ 3342/2 Изд. № 1855 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д, 4/5

Типография, пр, Сапунова, 2

Способ измерения "„-орских течений, основанный на измерении проекций вектора течения по двум ортогональнь1м осям, о т л и ч а юшийся тем, что, с целью исключения стабилизации прибора относительно магнитного меридиана или потока, дополнительно измеряют проекции на эти оси горизонтальной составляющей магнитного поля Земли, а вектор истинного течения вычисляют по известным формулам преобразования координат.
