Трехфазный мостовой тиристорный усилитель
Иллюстрации
Реферат

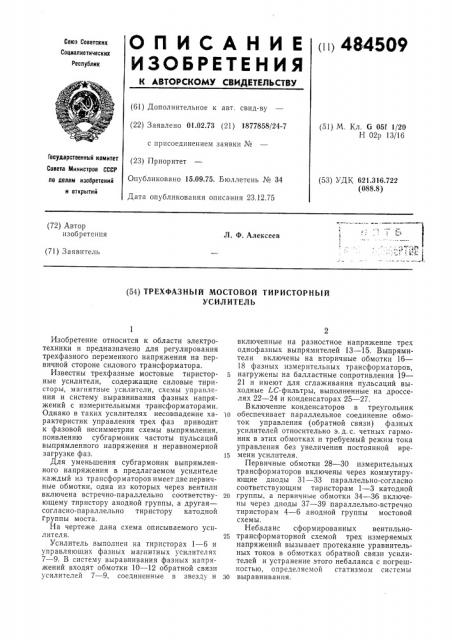

(») 484509
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ
Союз Советских
Социалистических республик (61) дополнительное к авт. свид-ву (22) Заявлено 01.02.73 (21) 1877858/24-7 с присоединением заявки № (23) Приоритет
Опубликовано 15.09.75. Бюллетень № 34
Дата опубликования описания 23.12.75 (51) М. Кл. 6 051 1/20
Н 02р 13/16
Государственный комитет
Совета Министров СССР ло делам изобретений и открытий (53) УД1 621.316.722 (088.8) (72) Автор изобретения
Л. Ф. Алексеев (71) Заявитель (54) ТРЕХФАЗНЫЙ МОСТОВОЙ ТИРИСТОРНЫЙ
УСИЛИТЕЛЬ
Изобретение относится к области электротехники и предназначено для регулирования трехфазного переменного напряжения на первичной стороне силового трансформатора.
Известны трехфазные мостовые тиристорные усилители, содержащие силовые тиристоры, магнитные усилители, схемы управления и систему выравнивания фазных напряжений с измерительными трансформаторами.
Однако в таких усилителях несовпадение характеристик управления трех фаз приводит к фазовой несимметрии схемы выпрямления, появлению субгармоник частоты пульсаций выпрямленного напряжения и неравномерной загрузке фаз.
Для уменьшения субгармоник выпрямленного напряжения в предлагаемом усилителе каждый из трансформаторов имеет две первичные обмотки, одна из которых через вентили включена встречно-параллельно соответствующему тиристору анодной группы, а другая— согласно-параллельно тиристору катодной группы моста.
На чертеже дана схема описываемого усилителя.
Усилитель выполнен на тиристорах 1 — 6 и управляющих фазных магнитных усилителях
7 — 9. В систему выравнивания фазных напряжений входят обмотки 10 — 12 обратной связи усилителей 7 — 9, соединенные в звезду и включенные на разностное напряжение трех однофазных выпрямителей 13 — 15. Выпрямители включены на вторичные обмотки 16—
18 фазных измерительных трансформаторов, нагружены на балластные сопротивления 19—
21 и имеют для сглаживания пульсаций выходные LC-фильтры, выполненные на дросселях 22 — 24 и конденсаторах 25 — 27.
Включение конденсаторов в треугольник
1о обеспечивает параллельное соединение обмоток управления (обратной связи) фазных усилителей относительно э.д. с. четных гармоник в этих обмотках и требуемый режим тока управления без увеличения постоянной вре15 мени усилителя.
Первичные обмотки 28 — 30 измерительных трансформаторов включены через коммутирующие диоды 31 — 33 параллельно-согласно соответствующим тиристорам 1 — 3 катодной
2о группы, а первичные обмотки 34 — 36 включены через диоды 37 — 39 параллельно-встречно тиристорам 4 — 6 анодной группы мостовой схемы.
Небаланс сформированных вентильно25 трансформаторной схемой трех измеряемых напряжений вызывает протекание уравнительных токов в обмотках обратной связи усилителей и устранение этого небаланса с погрешностью, определяемой статизмом системы
ЗО выравнивания.
484509
Предмет изобретения
Составитель Д. Фуфлыгин
Техред Л. Казачкова
Редактор А. Пейсоченко
Корректор О. Тюрина
Заказ 3120/11 Изд. № 1801 Тираж 869 Подписное
ЦНИИПИ Государстве пого комитета Совета Министров СССР по делам изобретений и открытий
Москва, K-35, Раушская наб., д, 4/5
Типография, пр. Сапунова, 2
Сформированное измеряемое напряжение равно среднему значению напряжения на эквивалентном фазном регуляторе, т. е. система выравнивания симметрирует регуляторы.
Трехфазный мостовой тиристорный усилитель, содержащий тиристорный мост, магнитные усилители, схемы управления и систему выравнивания фазных напряжений с измерительными трансформаторами, отл ич а юшийся тем, что, с целью уменьшения субгармоник выпрямленного напряжения, каж5 дый из трансформаторов имеет две первичные обмотки, одна из которых через вентили включена встречно-параллельно соответствующему тиристору анодной группы, а другая— согласно-параллельно тиристору катодной
10 группы моста.
