Реферат

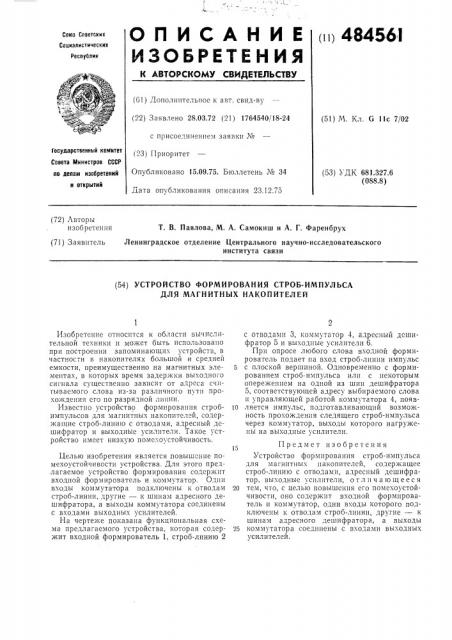

О П И С А Н И Е (11) 48456I

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 28.03.72 (21) 1764540/18-24 (51) М. Кл. G 11c 7/02 с присоединением заявки ¹ государственный комитет

Совета Министров СССР по денни изобретений и открытий (23) Приоритет

Опубликовано 15.09.75. Бюллетень № 34

Дата опубликования описания 23.12.75 (53) УДК 681.327.6 (088.8) (72) Авторы изобретения

Т. В. Павлова, М. А, Самокиш и А. Г. Фаренбрух

Ленинградское отделение Центрального научно-исследовательского института связи (71) Заявитель (54) УСТРОЙСТВО ФОРМИРОВАНИЯ СТРОБ-ИМПУЛЪСА

ДЛЯ МАГНИТНЫХ НАКОПИТЕЛЕЙ

Изобретение относится к области вычислительной техники и может быть использовано при построении запоминающих устройств, в частности в накопителях большой и средней емкости, преимущественно на магнитных элементах, в которых время задержки выходного сигнала существенно зависит от адреса считываемого слова из-за различного пути прохождения его по разрядной линии.

Известно устройство формирования стробимпульсов для магнитных накопителей, содержагцие строб-линию с отводами, адресный дешифратор и выходные усилители. Такое устройство имеет низкую помехоустойчивость.

Целью изобретения является повышение помехоустойчивости устройства. Для этого предлагаемое устройство формирования содержит входной формирователь и коммутатор. Одни входы коммутатора подключены к отводам строб-линии, другие — к шинам адресного дешифратора, а выходы коммутатора соединены с входами выходных усилителей.

На черте ке показана функциональная схема предлагаемого устройства, которая содержит входной формирователь 1, строб-линию 2 с отводами 3, коммутатор 4, адресный дешифратор 5 и выходные усилители 6.

Прн опросе любого слова входной формирователь подает на вход строб-линии импульс

5 с плоской вершиной. Одновременно с формированием строб-импульса или с некоторым опережением на одной из шин дешифратора

5, соответствующей адресу выбираемого слова и управляющей работой коммутатора 4, появ10 ляется импульс, подготавливающий возможность прохождения следящего строб-импульса через коммутатор, выходы которого нагружены на выходные усилител .

Предмет изобретения

Устройство формирования строб-импульса для магнитных накопителей, содержащее строб-линию с отводами, адресный дешифратор, выходные усилители, о т л и ч а ю щ е е с я

20 тем, что, с целью повышения его помехоустойчивости, оно содержит входной формирователь и коммутатор, одни входы которого подключены к отводам строб-линии, другие — к шинам адресного дешифратора, а выходы

25 коммутатора соединены с входами выходных усилителей.
