Реферат

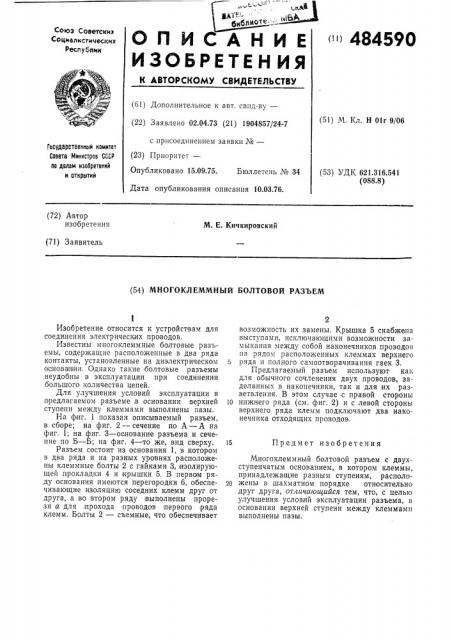

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

tit1 484590 (61) Дополнительное к авт. свпд-ву— (22) Заявлено 02.04.73 (21) 1904857/24-7 с присоединением заявки ¹вЂ” (23) Приоритет—

Опубликовано 15.09.75. Бюллетень № 34

Дата опубликования описания 10.03.76. (51) М. Кл. Н 01г 9/06

Государственный комитет

Совета Министров СССР по делом изобретений и открытий (53) УДК 621.316.541 (088.8) (72) Автор изобретения

М. Е. Кичкировский (71) Заявитель (54) МНОГОКЛЕММНЫЙ БОЛТОВОЙ РАЗЪЕМ

Изобретение относится к устройствам для соединения электрических проводов.

Известны многоклеммные болтовые разьемы, содержащие расположенные в два ряда контакты, установленные на диэлектрическом основании. Однако такие болтовые разъемы неудобны в эксплуатации при соединении большого количества цепей.

Для улучшения условий эксплуатации в предлагаемом разъеме в основании верхней ступени между клеммами выполнены пазы.

На фиг. 1 показан описываемый разъем, в сборе; на фиг. 2 — сечение по А — А на фиг. 1; на фиг. 3 — основание разъема и сечение по Б — Б; на фиг. 4 — то же, вид сверху.

Разъем состоит из основания 1, в котором в два ряда и на разных уровнях расположены клеммные болты 2 с гайками 3, изолирующей прокладки 4 и крышки 5. В первом .ряду основания имеются перегородки 6, обеспечивающие изоляцию соседних клемм друг от друга, а во втором ряду выполнены прорези а для проходa .проводов первого ряда клемм. Болты 2 — съемные, что обеспечивает

2 возможность их замены. Крышка 5 снабжена выступами, исключающими возможности замыкания между собой наконечников проводов на рядом расположенных клеммах верхнего ряда и полного самоотворачивания гаек 3.

Предлагаемый разъем используют как для обычного сочленения двух проводов, заделанных в наконечники, так и для их разветвления. В этом случае с правой стороны

10 нижнего ряда (см. фиг. 2) и с левой стороны верхнего ряда клемм подключают два наконечника отходящих проводов.

15 Предмет изобретения

Многоклеммный болтовой разъем с двухступенчатым основанием, в котором клеммы, принадлежащие разным ступеням, располор0 жены в шахматном порядке относительно друг друга, отличающийся тем, что, с целью улучшения условий эксплуатации разъема, в основании верхней ступени между клеммами выполнены пазы.

484590 стиг 4

Составитель Е. Мальков

Редактор А. Пейсоченко Техред Л. Казачкова Корректор Л. Денискина

Заказ 8209 Изд. № 1816 Тираж 833 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4/5

МОТ, Загорский филиал
