Реферат



1 с

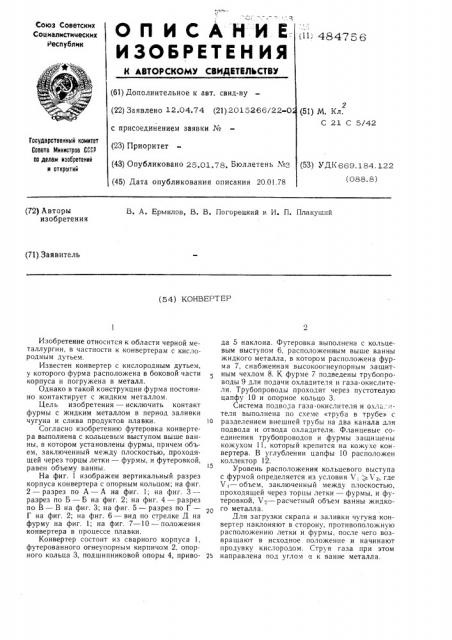

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ=

ИЗОБРЕТЕН ИЯ (11) 484756

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 12.04.74 (21) 201 5266/22-0 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.01.78. Бюллетень №8 (45) Дата опубликования описания 20.01.78

2 (51) М. Кл.

С 21 С 5/42

Гасударственный комитет

Соавта Министров СССР по делам изобретений и открытий (53) УДК 669. 184. 122 (088.8) (72) Авторы изобретения

B. А. Ермилов, B. В. Погорецкий и И. П. Плакущпй (71) Заявитель (54) КОНВЕРТЕР

Изобретение относится к области черной металлургии, в частности к конвертерам с кислородным дутьем.

Известен конвертер с кислородным дутьем, у которого фурма расположена в боковой части корпуса и погружена в металл.

Однако в такой конструкции фурма постоянно контактирует с жидким металлом.

Цель изобретения — исключить контакт фурмы с жидким металлом в период заливки чугуна и слива продуктов плавки. 1О

Согласно изобретению футеровка конвертера выполнена с кольцевым выступом выше ванны, в котором установлены фурмы, причем объем, заключенный между плоскостью, проходяшей через торцы летки — фурмы, и футеровкой, равен объему ванны.

На фиг. 1 изображен вертикальный разрез корпуса конвертера с опорным кольцом; на фиг.

2 — разрез по А — А на фиг. 1; на фиг. 3— разрез по Б — Б на фиг. 2; на фиг. 4 — разрез по  — В на фиг. 3; на фиг. 5 — разрез по Г—

Г на фиг. 2; на фиг. 6 — вид по стрелке Д на фурму на фиг. 1; на фиг. 7 — 10 — положения конвертера в процессе плавки.

Конвертер состоит из сварного корпуса 1, футерованного огнеупорным кирпичом 2, опорного кольца 3, подшипниковой опоры 4, приво- 2ь да 5 наклона. Футеровка выполнена с кольцевым выступом 6, расположенным выше ванны жидкого металла, в котором расположена фурма 7, снабженная высокоогнеупорным защитным чехлом 8. К фурме 7 подведены трубопроводы 9 для подачи охладителя и газа-окислителя. Трубопроводы проходят через пустотелую цапфу 10 и опорное кольцо 3.

Система подвода газа-окислителя и охла-чтеля выполнена по схеме «труба в трубе» с разделением внешней трубы на два канала для подвода и отвода охладителя. Фланцевые соединения трубопроводов и фурмы защищены кожухом 11, который крепится на кожухе конвертера. В углублении цапфы 10 расположен коллектор 12.

Уровень расположения кольцевого выступа с фурмой определяется из условия V > Vr, где

V — объем, заключенный между плоскостью, проходяшей через торцы летки — фурмы, и футеровкой, V.— расчетный объем ванны жидкого металла.

Для загрчзки скрапа и заливки чугчна конвертер наклоняют в сторону, противоположную расположению летки и фурмы, после чего возвращают в исходное положение и начинают продувку кислородом. Струя газа при этом направлена под углом а к ванне металла.

484756 началом продувки поворачивают. конверт р в сторону расположения фурмы.

Как только металл закроет фурму, начинается процесс дутья снизу, который прекращается, как только металл займет объем Ч ь Взятием пробы определяют готовность металла и через летку 13 сливают его в сталеразливочные ковши.

Процесс может проходить при покачивании корпуса, когда наибольшая масса металла находится под фурмой.

Предлагаемый конвертер в отличие от известных позволяет осуществлять продувку металла снизу при постоянном его движении, что способствует увеличению реакционной зоны, более активному и экономному использованию кислорода.

Формула изобретения

Конвертер для продувки жидкого металла кислородом, содержащий футерованный корпус с леткой в верхней части, закрепленный в опорном кольце, имеющем цапфы, соединенные с приводом наклона, и фурмы, встроенные в боковую часть корпуса, отличающийся тем, что, с целью исключения контакта фурмы с жидким металлом в период заливки чугуна и слива продуктов плавки, футеровка выполнена с кольцевым выступом выше ванны, в котором установлены фурмы, причем объем, заключенный между плоскостью, проходящей через торцы летки — фурмы, и футеровкой, равен объему ванны.

484756

Фцг T

Фаг.8

Фиг а

ЦНИИПИ Государсгвенного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская иаб., д. 415

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Н. Белявская

Заказ 285/3

Составитель В. Кохов

Техред О. Луговая Корректор С. Патрушева

Тираж11б Подписное
