tM oy. ." >GHT H Q- -;,, „ск, ., ф -,;- 4 г

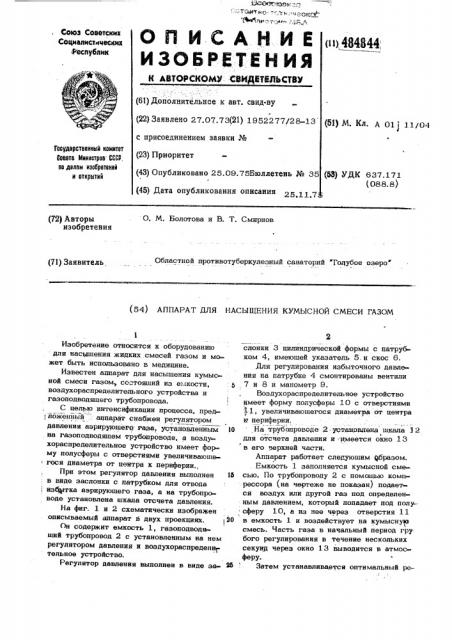

Союз Советскин

Социолистй46С40я республик (11) 484844. (61) Дополнительное к авт. свид-ву (22) Заявлено 27.07.73(21) 1952277/28-13 (б?) M. K . А 01 11/04 с присоединением заявки №

Государстеенный номнтет

Совета Инннатраа СССР, оо делам изаоретеннй и открытой (23) Приоритет (43) Опубликовано 25.09.75Бюллетень № 35 (53) УДК 637.171 (088.8) (45) Дата опубликования описания 25 ««7

О. М. Болотова и В. Т. Смирнов (721 Авторы изобретения (54) АППАРАТ ДЛЯ НАСЫЩЕНИЯ КУМЫСНОЙ СМЕСИ ГАЗОМ

Изобретение относится к оборудованию для насьпцения жидких. смесей газом и может быть использовано в медицине.

Известен аппарат дпя насыщения кумысной смеси газом состоящий из емкости, а воэдухораспределительного устройства и газоподводящего трубопровода.

С целью интенсификации процесса, пред, йоженйый . аппарат снабжен регулятором давления аэрируюшего: х аза, установленным 10 на гаэоподводяшем трубопроводе, а воздухораспредепительное устройство имеет фор му полусферы с отверстиями увеличивающегося диаметра от центра к периферии., При этом регулятор давления выполнен 15

: B виде заслонки с патрубком для отвода ! избытка аэрируюшего газа, а на трубопроводе установлена шкала отсчета давления.

На фиг. 1 и 2 схематически изображен описываемый аппарат в двух проекциях.

Он содержит емкость 1, газоподводящий трубопровод 2 с установленным на нем регулятором давления и воздухораспредепи тельное устройство.

Регулятор давления выполнен в виде за2 спонки 3 цилиндрической формы с патру ком 4, имеющей указатель 5, и скос 6.

Дпя регулирования избыточного давления на патрубке 4 смонтированы вентили

7 и 8 и манометр 9.

Воэдухораспределитепьное устройство имеет форму полусферы 10 с отверстиями

1.1, увеличивающегося диаметра от центра к периферии.

На трубопроводе 2 установлена шкала 12 для отсчета давления и:имеется окно 13

1 в его верхней части.

Аппарат работает следующим образом.

Емкость 1 заполняется кумысной смесью. По трубопроводу 2 с помощью компрессора (на чертеже не показан) подает ся воздух или другой гаэ под определенным давлением, который попадает под полусферу 10, а из нее через отверстия 11 в емкость 1 и воздействует на кумысную

1 смесь. Часть газа в начапьный период гру бого регулирования в течение нескольких секунд через окно 13 выводится в атмосферу.

Затем устанавливается оптимальный рер1) Заявитель Областной противотуберкулезный санаторий Голубое озеро

484844 жим насыщения кумысной смеси газом пу ) тем закрытия окна 13 скосом 6 заслонки ,3. После этого указатель 5 переводится на деления шкалы 12 в пределах от 0 до

1 до полного или частичного совмещения отверстия а патрубка 4 с окном 1 3.

Использование избыточного воздуха или газа, например для ингаляции, осуществляется через окно 13 трубопровода 2, отверстие "а патрубка 4 и вентили 7 и

8, при этом последний имеет шкалу.

Более точное регулирование избыточ-; ного давления воздуха нли осуществляет- ся при помощи вентиля 8 и манометра

9 при полностью открытом вентиле 7.

При небольших отклонениях от нормы давления воздуха илн газа в трубопрово/ де 2 и постояннОм уровне кумысной смеси в емкости 1 пуск аппарата и дальнейшее регулирование давления сжатого воздуха или газа под полусферой 10 осушествляеч . гя вентилем 8 при совмещенном окне 13 с отверстием а" патрубка 4.

Предлагаемый аппарат для насыщения кумысной смеси газом по сравнению с известным обеспечивает ускорение процесса насыщения примерно в два раза,, при этом получаемая кумысная смесь имеет высокое качество по своему бис>химическом у составу.

Предмет изобретении

1. Аппарат для насыщения кумысной

: смеси газом, состоящий из емкости, воздухораспределительного устройства н газоподводяшего трубопровода, о т л ичающийся тем, что,с целью интенсификации процесса, он снабжен регулятором давления аэрирующдго газа, установленным на газоподводяшем трубо -, проводе, а воздухораспределительное устройство имеет форму полусферы с отверс-, тиями увеличивающегося диаметра от центра к периферии.

2. Аппарат по п.1, о т л и ч а юшийся тем, что регулятор давле ния выполнен в виде заслонки с патрубИ ком для отвода избытка аэрируюшего газа, при этом на трубопроводе установ-. лена шкала отсчета давления.

484844

Заказ 3g, gg Изд. М (gQ Тираж 619

Подн

ЦНИИПИ Государственного комитета Совета Министров СССР

1

Редактор .оегавитель А Бражник(на

А.Вер Техреду.Карандашова Корректор Л Бра анина

Предприятие сПатент», Москва, Г-59, Бережковская иаб., 24
