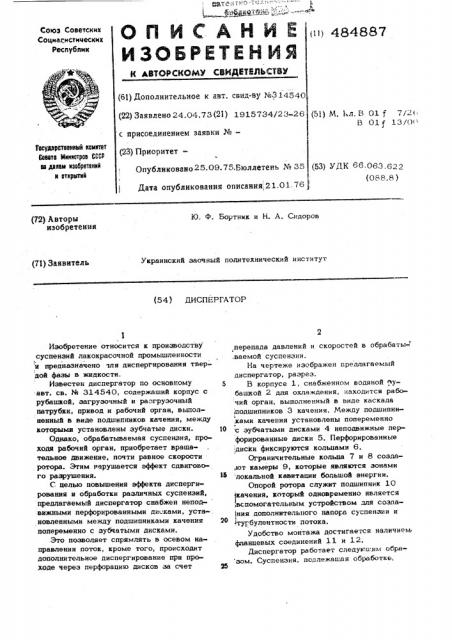

О П И O А Н И Е ни 484887

ИЗОБРЕТЕНИЯ

Союз Советснил

Соцмасистических

Республик (61) Дополнительное к авт. свид-ву %314540 (22) Заявлено 24.04.73 (21) 1815734/2 3-26 с присоединением заявки №вЂ” (23) Приоритет(51) M. Ь.л. В 01 f 7/2<

В 01 F 13/0(Всудеретеенлвй кеметет

60NTI Млллетрее СВАР ее делам изебретеей н етлрьпел

Опубликоваио25 09.75.Бюллетень №35 (53) УДК 66.063,622 (088. 8 )

Дата опубликовании описании.,21.01.76 .

10, Ф. Бортнмк и Н. А. Сидоров (72) Авторы изобретении

Украинский заочный политехнический институт (71) Заявитель (54) ДИСПЕРГАТОР

Изобретение относится к производству суспензий лакокрасочной промышленности и предназначено чля диспергироваиия твердой фазы в жидкости.

Известен диспергатор по основному авт. cs. Ж З14540, содержаший корпус с рубашкой, загрузочный и разгрузочный патрубки, привод и рабочий орган, выполненный в виде подшипников качения, между которыми установлены зубчатые диски.

Однако, обрабатываемая суспензия, проходя рабочий орган, приобретает вращательное движение, почти равное скорости ротора. Этим нарушается эффект сдвигового разрушения.

C целью повышения эффекта диспергирования и обработки различных суспенэий, предлагаемый диспергатор снабжен непод- вижными перфорированными дисками, уста-. новленными между подшипниками качения попеременно с зубчатыми дисками.

Это позволяет спрямлять в осевом направлении поток, кроме того, происходит дополнительное диспергирование при проходе через перфорацию дисков за счет..перепада давлений и скоростей в обрабаты ,ваемой суспенэии.

На чертеже изображен предлагаемый диспергатор, разрез.

В корпусе 1, снабженном водяной убашкой 2 для охлаждения, находится рабочий орган, выполненный в виде каскада подшипников Э качения, Между подшипнихами качения установлены попеременно с зубчатыми дисками 4 неподвижные перфорированные диски 5. Перфорированные диски фиксируются кольцами 6, Ограничительные кольца 7 и 8 созда,ют камеры 9, которые являются зонами локальной кавитации большой энергии.

Опорой ротора служит подшипник 10 ачения, который одновременно является ,вспомогательным устройством для соэдания дополнительного напора суспензии и тугбулентности потока.

Удобство монтажа достигается наличием, фланцевых соединений 11 и 12.

Диспергатор работает следуюн.им образом. Суспензия, подлежашая обработке, 25

484887 непрерывно подается через загрузочный натрубок 13.

Насосом и подшипником 10 суспензия нагнетается в подшипники 3, где проискдит раздавливание, истирание и сдвиг.

Попадая в камеры 9, суспензия подвергается сдвигу, удару и интенсивному днспергнруюшему действию кавнтации, создаваемому зубчатыми дисками 4.

Проходя через перфорацию неподвижных дисков 5, твердая фаза суспензии дополнительно диспергируется за счет перепада в ней скоростей и давлений.

Вь:йдя иэ эоны перфорации дисков 5, суспензия меняет режим и направленность потока и вновь попадает в зону интенснвного воздействия. Эффект диспергировання увеличивается за счет знакопеременного изменения нагрузок высокой частоты.

Суспензия выводится из дисгергатора через патрубок 24.

Предмет изобретения йиспергатор по авт.св. ¹ 31-454О, отличающийся тем, что, с целью повышения эффекта диспергирования и обработки различного рода суспензий, диспергатор снабжен неподвижными перфорированными дисками, установленными между подшипникаь и качения попеременно с зубчатыми дисками.
