В

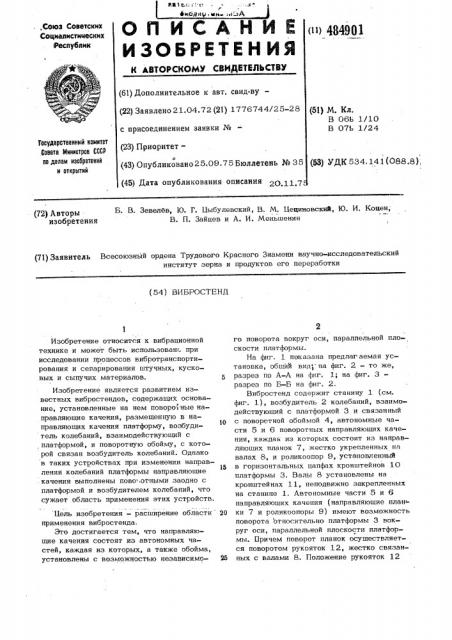

О П И С А Н И Е пц 4в4901

ИЗОБРЕТЕН ИЯ,Союз Советскик

Социалистииескин

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.04.72 (21) 1776744/25-28 с присоединением заявки № (23) Приоритет— (51) М. Кл.

В 06ь 1/10

В 07Ь 1/24

Гасударственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 534. 141 (О88.8); (43) Опубликовано 25.09.75 Бюллетень № 35 (45) Дата опубликования описания

Б. В. Зевелев, Ю. Г. Цыбулевский, В. М. Цециновский, Ю. И. Коцен, В, П. Зайцев и А. И. Меньшенин

1 (72) Авторы изобретения (71) Заявитель Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт зерна и продуктов его переработки (54) ВИБРОСТЕНД

Изобретение относится к вибрационной технике и может быть использованг. при исследовании процессов вибротранспортирования и сепарирования штучных, кусковых и сыпучих материалов.

Изобретение является развитием известных вибростендов, содержащих основание, установленные на нем поворо -ные направляющие качения, размещенную в направляющих качения платформу, возбуди10 тель колебаний, взаимодействующий с платформой, и поворотную обойму, с которой связан возбудитель колебаний. Однако в таких устройствах при изменении направления колебаний платформы направляющие качения выполнены ново,отными заодно с платформой и возбудителем колебаний, что сужает область применения этих устройств.

IIemü изобретения — расширение области 20 применения вибростенда.

Это достигается тем, что направляющие качения состоят из автономных частей, каждая из которых, а также обойма, установлены с возможностью независимо- 25 го поворота вокруг оси, параллельной плоскости платформы.

На фиг. 1 показана предлагаемая установка, общий вид. на фиг. 2 — то же, разрез по А-А на фиг. 1; на фиг. 3 разрез по Б-Б на фиг. 2.

Вибростенд содержит станину 1 (см. фиг. 1), возбудитель 2 колебаний, взаимодействующий с платформой 3 и связанный с поворстной обоймой 4, автономные части 5 и 6 поворотных направляющих качения, каждая из которых состоит из направляющих планок 7, жестко укрепленных на валах 8, и роликоопор 9, установленный в горизонтальных цапфах кронштейнов 10 платформы 3. Балы 8 установлены на кронштейнах 11, неподвижно закрепленных на станине 1. Автономные части 5 и 6 направляющих качения (направляющие план ки 7 и роликоопоры 9) имеют возможность поворота относительно платформы 3 вокруг оси, параллельной плоскости платформы. Причем поворот планок осуществляется поворотом рукояток 12, жестко связанных с валами 8. Положение рукояток 12

484901 фиксируют винты в прорезях кронштейнов

13.

Возбудитель 2 колебаний включает электродвигатель 14 (см. фиг. 2 и 3) с регулируемым числом оборотов и эксцентриковый. механизм, состоящий из вала 15, корпуса 16, ходового винта 17, двух на. правляющих валиков 18 и каретки 19 с цапфой, на которую через подшипники качения устанавливается ползун 20. 19

Поворотная обойма 4 закреплена на кронштейне 21 платформы 3, Кронштейн 21 имеет отверстия для болтов, а поворотная обойма 4 — радиальные пазы, благодаря которым ее можно устанавливать под любым 15 углом к горизонту и фиксировать болтами.

Вибростенд работает следующим образом.

Платформа 3 приводится в движение от эксцентрикового механизма, вал 15 которо.го получает вращение от электродвигателя Ю

14 через ползун 20, перемещающийся вследствие наличия эксцентриситета между Осями вала 15 и цапфы каретки 19.

Для изменения направления колебаний платформы 3 при неизменном ее положении изменяют положение направляющих планок 7 ! на заданные равные углы„для чего с по; мощью рукояток 12 поворачивают валы 8.

Усилие через, направляющие планки 7 передается на роликоопоры 9, которые устанавливаются соответствующим образом в цапфах кронштейнов 13. При этом поворот-, ная обойма 4 устанавливается так, чтобы длинная сторона паза, в котором перемещается ползун 20, была перпендикулярна направляющим планкам 7.

Для получения пространственных колебаний платформы автономные направляющие качения." (цаправляющие планки 7 и роли\ коопоры 9) устанавливают под разными углами, а поворотную обойму 4 — в промежуточное положение, которое определяется полусуммой углов наклона направляющих планок 7.

Дмцлитуда колебаний платформы регулируется изменением эксцентриситета между осями вала 15 и цапфы каретки 19 вращением винта 17.

Предмет изобретения

Вибростенд, содержащий основание, расположенные на нем поворотные направляющие качения, размещенную в направляющих качения платформу, возбудитель колебаний, взаимодействующий с платформой, и поворотную обойму, с которой связан возбудитель колебаний, отличающийся тем, что, с целью расширения области примене

3 ния, направляющие качения состоят из автономных частей, каждая из которых, а также обойма, установлены с возможностью независимого поворота вокруг оси, параллельной плоскости платформы.
