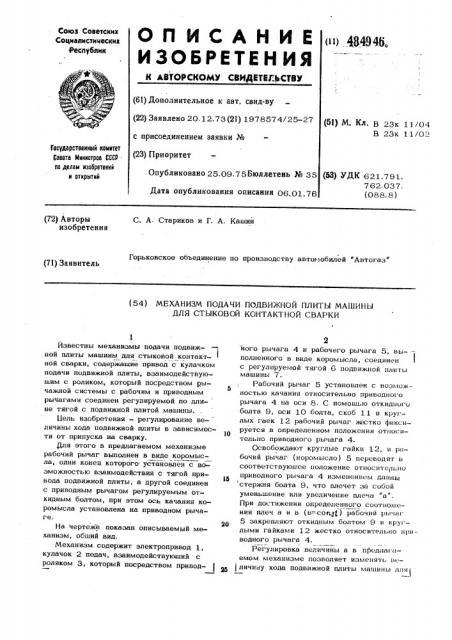

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕГЬСТВУ

Союз Советских

Социалистических

Республик (и) 484945. (61) Дополнительное к авт. свид-ву (22) Заявлено 20. 12.73 (21) 1978574/25-27 с присоединением заявки № (23) Приоритет

Опубликовано 25.09.75Бюллетень № 35

Дата опубликования описания 06.01.76 (51) М. Кл В 23к 11/04

В 23к 11/02

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (63) УДК 621.791.

762 037. (088. 8) (72) Авторы изобретения

С. А. Стариков и Г. A. Кашин

Горьковское объединение по производству автомобилей "Автогаз (71) Заявитель (54) МЕХАНИЗМ ПОДАЧИ ПОДВИЖНОЙ ПЛИТЫ МАШИНЫ

ДЛЯ СТЫКОВОЙ КОНТАКТНОЙ СВАРКИ

Йзвестны механизмы подачи подвиж, ной плиты машины для стыковой контактной сварки, содержащие привод с кулачком подачи подвижной плиты, взаимодействующим с роликом, который посредством рычажной системы с рабочим и приводным рычагами соединен регулируемой по дли- не тягой с подвижной плитой машины.

Цель изобретения — регулирование ве- личины хода подвижной плиты в зависимости от припуска на сварку.

Для этого в предлагаемом механизме рабочий рычаг выполнен в виде коромысла, один конец которого- установлен с возможностью взаимодействия с тягой привода подвижной плиты, а другой соединен с приводным рычагом регулируемым откидным болтом, при этом ось качания коромысла установлена на приводном рычаге.

На чертеже показан описываемый механизм, обший вид.

Механизм содержит электропривод 1, кулачок 2 подач, взаимодействующий с роликом 3, который посредством привод J ного рычага 4 и рабочего рычага 5, вы-— полненного в виде корол ысла, соединен с регулируемой тягой 6 подвижной плиты машины 7.

Рабочий рычаг 5 установлен с возлзож5 ностью качания относительно приводного рычага 4 на оси 8. С помощью откидного болта 9, оси 10 болта, скоб 11 и круглых гаек 12 рабочий рычаг жестко фикси10 руется в определенном положении относи— тельно приводног о рычага 4.

Освобождают круглые гайки 12, и рабочий рычаг (норомысло) 5 переводят в соответствуюшее положение относительно приводного рычага 4 изменением длины стержня болта 9, что влечет за собой уменьшение ипи увеличение плеча "a".

При достижении определенного соотношения плеч а и в (в=согц ) рабочий рычаг

5 закрепляют откидным болтом 9 и кру — лыми гайками 12 жестко относительно приводного рычага 4.

Регулировка величины а в продлю а емом механизме позволяет изменять воI личину хода подвижной плиты машины для

484946 системы с рабочим и приводным рычаж-, j ной системы с рабочим и приводным рычагами соединен регулируемой по длине тягой с подвижной плитой машины, о т л ичаюшийся тем, что, с цельюрегулирования величины хода подвижной плиты. в зависимости от припуска на сварку, рабочий рычаг выполнен в виде коромысла, один конец которого установлен с возможностью взаимодействия с тягой привода подвижной плиты, а другой соединен с приводным рычагом регулируемым откидным болтом, при этом ось качания коромысла- установлена:. на при15 ponHoM P i r I

Со с та в и тел ь Я. Цласоь

Редактор В.Дибобес Техред В.Лой оРРектоР Н. Лебедева

Заказ Q+ у

Изд. М tQ) 11НИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская нвб., 24 стыковой контактной сварки в зависимос- ти от припуска на сварку без смены кулачка подач, предотвратить простои машины, вызываемые сменой кулачков подач, предотвратить простои машины, вызываемые сменой кулачков подач, более тонко подбирать режим сварки. формула изобретения

Механизм подачи подвижной плиты машины для стыковой контактной сварки, содержащий привод с кулачком подачи подвижной плиты, взаимодействующим с

Роликом, который посредством рычажной

Тираж 1061 Подписное
