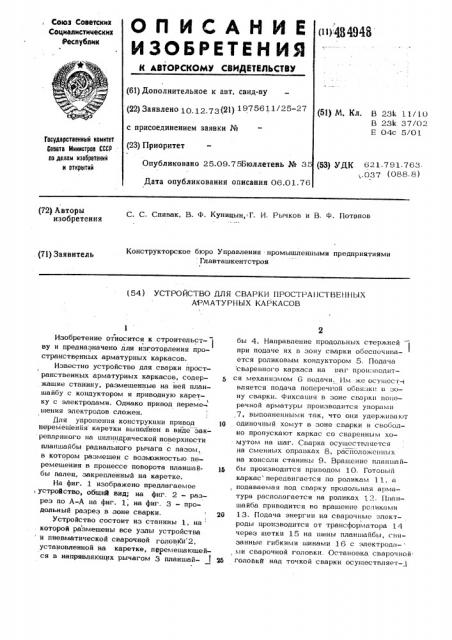

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Уеспублик (») 484948 (61) Дополнительное к авт, свид-ву (22) Заявлено 10 12 73(21) 1975611/25-27 (51) М. Кл. В 23! 11/10

B 23к 37/02

E 04с 5/01 с присоединением заявки №

Государственный номнтет

Совета Мнннстроа СССР по делам нэооретеннй н открытнй (23) Приоритет

Опубликовано 25.09.75Бюллетень № 3 (53) УДК 621.791.763,. 037 (088. 8) Дата опубликования описания 06.01.76 (72) Авторы изобретения

С. С. Спивак, B Ф. Куницын, Г. И. Рычков и В. Ф. Потапов

Конструкторское бюро Управления промышленными предприятиями

Главташкентстроя (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СВАРКИ IIPOCTPAI!СТВЕННЫХ

АРМАТУРНЫХ КАРКАСОВ

Изобретение относится к строительст- ву и предназначено для изготовления пространственных арматурных каркасов.

Известно устройство для сварки пространственных арматурных каркасов, содержашие станину, размешенные на ней планшайбу с кондуктором и приводную карет-! ку с электродами. Однако привод переме щения электродов сложен.

Для упрошения конструкции привод перемещения каретки выполнен в виде закрепленного на цилиндрической поверхности планшайбы радиального рычага с пазом, в котором размешен с возможностью перемещения в процессе поворота планшайбы палец, закрепленный на каретке.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — разрез по А-А на фиг. 1, на фиг. 3 — продольный разрез в зоне сварки.

Устройство состоит из станины l, на

I которой размешены все узлы устройства и пневматической сварочной головки 2, установленной на каретке, перемешаюшейся в напрявляюших рычагом 3 планшай- 1 бы 4, Направление продольных стержней при подаче их в зону сварки обеспечивается роликовым кондуктором 5. Подача сваренного каркаса на шаг производится механизмом 6 подачи. Им же осущест-I вляется подача поперечной обвязан в зону сварки. Фиксация в зоне сварки поперечной арматуры производится упорами

7, выполненными так, что они удерживают

lp одиночный хомут и зоне сварки и свободно пропускают каркас со сваренным хомутом на шаг. Сварка осуществляется на сменных оправках 8, расположенных на консоли станины 9. Вращение планшайц бы производится приводом 10. Готовый каркас передвигается по роликам 1 1, а подаваемая под сварку продольная арма— тура располагается на роликах 12. Планшайба приводится во вращение роликами

20 1 3. Подача энергии на сварочные элект1 роды производится от трансформатора 14 через щетки 15 на шины плаишайбы, связанные гибкими шинами 16 с электрода—, ми сварочной головки. Остановка, сварочной

25 головкй над точкой сварки осу|цествляет- !

484948

10 ся конечным выключателем 17, срабаты- цаюшим при контакте с упорами.

Устройство работает следуюшим образом. В зону сварки подается через кон-, дукторы 5 продольная арматура и укладывается на сменных оправках 8. На продольную арматуру под механизмом 6 подачи хомутов укладываются хомуты, один из которых остается в зоне сварки.

Включением устройства начинается сварка. Пневмоцилиндр прижимает электроды к пересечению продольной арматуры с хомутом. После сварки одной точки включается привод врашения планшайбы, и она рачагом перемешает при своем врашении головку под следуюшую точку сварки, где

vi.танавливается конечным выключателем

17, контактирующим с 6дним из упоров. (ак осушествляется обварка хомута по

I контуру при вращении каркаса и возвратНо-поступательном перемешепии каретки с элс.ктродами. Г!осле окончания обваркн одного хомута подается команда на ме4 ханизм Q подачи, который передвигает каркас на шаг и одновременно подает в зону сварки следуюший хомут, фиксируемый в зоне сварки упорами 7, после чего произвддится обварка по контуру поданного хомута. В установке предусмотрена также подача каркаса с переменным щагом.

Предмет изобретения

Устройство для сварки пространствен-, ных арматурных каркасов, содержащее станину, размещенные на ней планшайбу с кондуктором и приводную каретку с электродами, отличающееся тем, что, с целью упрошения конструкции, привод перемешения каретки выполнен в виде закрепленного на цилиндрической поверхности планшайбы радиального рычага с пазом, в котором размешен с возможностью перемещения в процессе поворота планшайбы палец, закрепленный и» каретке.
