Реферат



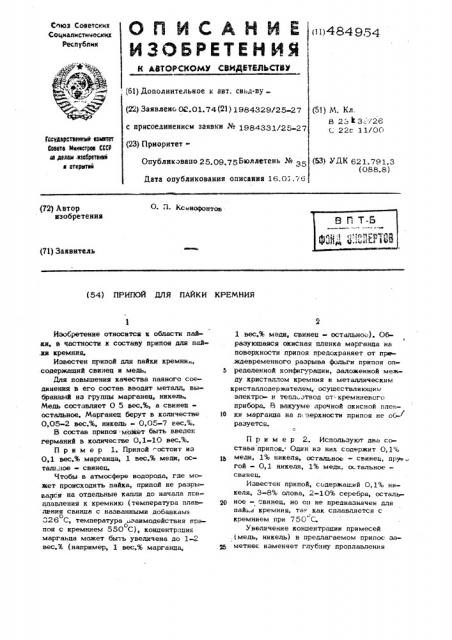

С>юа Советских

Социалистических

Республик (»)<84@

- (б1) Дополнительное к авт. свид-ву (22) Заявлено 02.01.74 (21) 1984329/25-27 (5)) М. Кл.

В 23 «3;. /26

С 22с 11/00 с присоединением заявки № 1984331/25 27

Гооудоротоаиимй комитат

Совото Мииистроо СССР оо лояом .иоооротоиий и открытий (23) ПриоритетОпубликовано 25.09.75 Бюллетень № 35

Дата опубликования описания 16.0.. /6 (53) h QK 621.791.3 (088.8) О. 1- Ксено юнтов(72) Автор изобретения (71) Заявитель (54) ПРИПОЙ ДЛЯ ПАЙКИ КРЕМНИЯ

Изобретение относится к области пайки, в частности к составу припоя для пай,ки кремния.

Известен припой для пайки кремни., содержащий свинец и медь.

Для повышения качества нвяного соединения в его состав вводят металл, выбранный из группы марганец, никель.

Медь составляет 0 5 вес.Ъ, а свинецостальное. Марганец берут в количестве

0,05-2 вес.%, никель - 0,05-7 вес.%.

В состав припоя может быть введен германий в количестве 0,1-10 вес.7 °

Пример 1. Припой остоит из

0,1 вес.% марганца, 1 вес.% меди, ос» таш»ое - свинец.

Нтобы в атмосфере водорода, где может происходить пайка, припой не разрывался на отдельные капли до начала повплавления к кремнию (температура плвв лвния свинца с названными добавкам о

26 С, температура взаимодействия пря1 поя с кремнием 550 Су, концентрация маргаьца может быть увеличена до 1-2 вес.Х (например, 1 sec.% марганца, 1 вес.% меди, свинец - остальное). Об1 разующвяся окисная пленка марганца на поверхности припоя предохраняет от пре.ждевременного разрыва фольги припоя onо ределенной конфигурации, заложенной между кристаллом кремния и металлическим криствллодержателем. осуществляющим электро- и тепл .отвод от- кремниевого прибора. R вакууме прочной окясной пленl0 ки марганца на п,.зерхности припоя не оС / разуется.

Пример 2. Используют два состава припоя. Один из них содержит 0,1"" меди, 1% никеля, остальное - свинец, дру гой — 0,1 никеля, 1% меди, ск.твльное— свинец.

Известен припой, содержащий 0,1Ъ никеля, 3-8% олова, 2-10% серебра, остальное — свинец, ío о» не предназначен для пайи кремния, та» как сплавляется с > кремнием при 750 С.

Увеличение концентрации примесей . (медь, никель) в предлагаемом припое заметнее изменяет глубину проплавления

484954

Р. Йибобес Составитель К Плахтий

Ре акто Тех е .Лугова@ Ко ек о . Баб ка

Заказ 1042 Тираж 1061 Подписное

UHHHfIH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., Д. 4/5

ППП "Патент, г. Ужгород, ул. Гагарина 101 кремния, чем температуру начала взаимодействия с кремнием.

Необяеадепьно присутствие всех упомянутых компонентов в свинце для смачивайия кремния. Медь и никель или медь и марганец могут быть нанесены как; непосредственно на поверхность кремния (путем, например, термичд=кого распыления е вакууме), так и на поверхность кристаллодержатепя (например, гальванически), к которому приплавляется кристалл кремния.

Сам кристаллодержатель может быть сдепаи из сплава меди с никепем. Свинец с подъемом температуры будет растворять придегающие к нему металлы, приплавляясь к кремнию.

С целью дальнейшего снижения темпео ратуры сппавления с кремнием до 350 С в предпагаемый припой свинец-медь-никель вводят германий в количестве 0,110 весЛ. Образующееся химическое соединение никель-германий, медь-германий или никель-медь-германий не растворимы в свинце, поэтому германий вводят в свинец или в виде твердого раствора германия в одном из компонентов добавок, или германий растворяют в свинце, а никель и медь наносят на поверхность барс мння или крис таллодержателя, Предмет изобретения

l. Припой для пайки кремния, содер;жащий свинец и медь, о т л и ч а ю шийся тем, что, с целью снижения температуры пайки к повышения качества

Щ паяного соединения, в его состав введен .металл, выбранный из группы марганец, никель. о

2. Припой по п. 1, о т л и ч а юшийся тем, что его компоненты бе15 рут в следующем соотношении, вес.%:

Медь 0,5 - 0

Марганец 0,05-2

Свинец остальное

3, Припой по п. 1 о т л и ч а юшийся тем, что его компоненты берут в следующем соотношении, вес.%:

Медь 0,5-10

Никель 0,05-7

Свинец остальное

26 4, Припойпоп. 1, отл ич а юшийся тем, что в него введен германий в количестве 0,1 10 вес %.
