Реферат

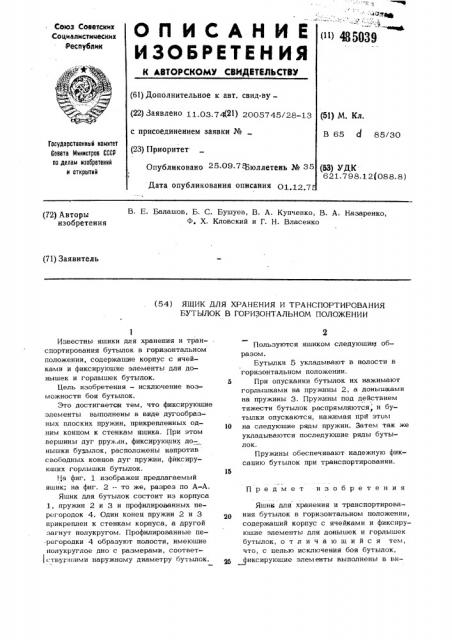

4о тещ I (") 485039

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 11.03.74(21) 2005745/28-13 с присоединением заявки № (23) Приоритет

Опубликовано 25.09.7Зюллетень № 35

Дата опубликования описания О1 12 7 (51) М. Кл.

В 65 Д 85/30

Государственный комитет

Совета Мнннстрав СССР по делам нзаоретеннй и аткрытнй (53) УДК

621. 798 1 2(088. 8) В. Е. Балашов, Б. С. Бушуев, В. А. Купченко, В. А. Назаренко, Ф. Х. Кловский и Г. Н. Власенко (72) Авторы изобретения (71) Заявитель (54) ЯЩИК ДЛЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

БУТЫЛОК В ГОРИЗОНТАЛЬНОМ ПОЛОЖЕНИИ

1

Известны ящики для хранения и транспортирования бутылок в горизонтальном положении, содержащие корпус с ячейками и фиксирующие элементы для донышек и горлышек бутылок.

Цель изобретения — исключение возможности боя бутылок.

Это достигаетси тем, что фиксирующие элементы выполнены в виде дугообразных плоских пружин, прикрепленных одним концом к стенкам ящика. При этом вершины дуг пружлн, фиксирующих донышки бутылок, расположены напротив свободных концов дуг пружин, фиксирующих горлышки бутылок.

Ца фиг. 1 изображен предлагаемый ящик; на фиг. 2 — то же, разрез по А-А.

Ящик для бутылок состоит из корпуса

1, пружин 2 и 3 и профилированных перегородок 4. Один конец пружин 2 и 3 прикреплен к стенкам корпуса, а другой загнут полукругом. Профилированные перес ородки 4 образуют полости, имеющие полукруглое дно с размерами, соответотвык)tllHMH наружному диаметру бутылок.

Пользуются ящиком следуюшил образом.

Бутылки 5 укладывают в полости в

1 горизонтальном положении.

5 При опускании бутылок их нажимают горлышками на пружины. 2, а донышками на пружины. 3. Пружины. под действием тяжести бутылок распрямляются, и бутылки опускаются, нажимая при этом

10 на следующие ряды пружин. 3атем так же укладываются последующие ряды бутылок.

Пружины обеспечивают надежную фиксацию бутылок при транспортировании.

Предмет изобретения

Йшиы для хранения и транспортирования бутылок в горизонтальном положении, содержащий корпус с ячейками и фиксирующие элементы для донышек н горлышек бутылок, отличающийся тем, что, с целью исключения боя бутылок, фиксирующие элементы выполнены в ви4:85О38 д дугооора-;,—

-„;-«-. piy, плоских пружин>

f1Р1п Ух Ол -1 копцом к стенкам, при

4 г 2

Изл . 4 ((. (Тираж p q q

Поапис о крив»и Патент», Москва, Г-59, Бережковская иаб., -4 р", 1 1 донышки бутылок, расположены напротив свободных концов дуг пружин, фиксируюших горлышки бутылок.
