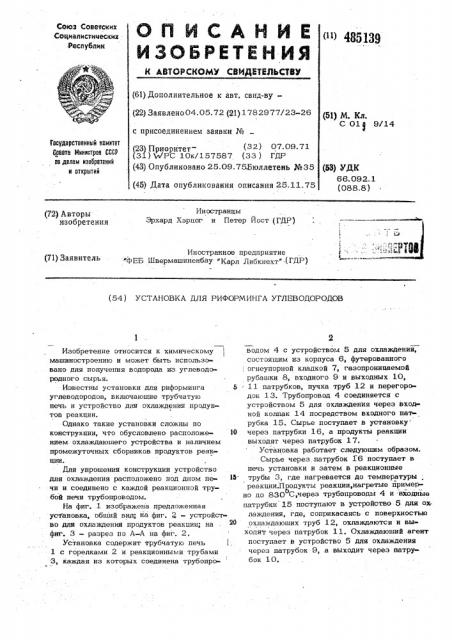

Иностранное предприятие (71) Заяв"тель «фЕ > Швермашиненбау Карл Либкнехт" (ГДР) (54) УСТАНОВКА ДЛЯ РИФОРМИНГА УГЛЕВОДОРОДОВ

Изобретение относится к химическому машиностроению и может быть использовано для получения водорода из углеводородного сырья.

Известны установки для риформинга 5 углеводородов, включаюшие трубчатую печь и устройство для охлаждения продуктов реакции.

Однако такие установки сложны по конструкции, что обусловлено расположе- 1О вием охлаждающего устройства и наличием промежуточных сборников продуктов оеакции

Для упрошения конструкции устройство для охлаждения расположено под дном печи и соединено с каждой реакционной трубой печи трубопроводом.

На фиг. 1 изображена предложенная установка, общий вид; на фиг. 3 — устройство для охлаждения продуктов реакции; на фнг. 3 — разрез по А-А на фиг. 2.

Установка содержит трубчатую печь

1 с горелками 2 и реакционными трубами

3, каждая из которых соединена трубопро1

2 водом 4 с устройством 5 для охлаждени, состоящим из корпуса 6, футерованного

: огнеупорной кладкой 7, газопроницаемой рубашки 8, входного 9 и выходных 10, ll патрубков, пучка труб 12 и перегорсл док 13. Трубопровод 4 соединяется с устройством 5 для охлаждения через входной колпак 14 посредством входного патрубка 15. Сырье поступает в установку. через патрубки 16, а продукты реакции выходят через патрубок 1 7.

Установка работает следуюшим образом.

Сырье через..патрубок 16 поступает в печь установки и затем в реакционные трубы 3, где нагревается до температуры реакции. Продукты реакции, нагретые йримерно до 830 С,через трубопроводы 4 и входные патрубки 15 поступают в устройство-5 для ох. лаждения, где, соприкасаясь с поверхностью охлаждающих труб 12, охлаждаются и выходят через патрубок ll, Охлаждающий агент поступает в устройство 5 для охлаждения через патрубок 9, а выходит через патрубок 10.

Предмет изобретения

Установка для риформинга углеводородов, включающая трубчатую печь и уст ройство для охлаждения продуктов реакции, отличающаяся тем, что, с целью упрощения конструкции, устройство для охлаждения расположено под дном печи и соединено с каждой реакционной трубой печи трубопроводом.
