Центробежный очиститель
Иллюстрации
Реферат

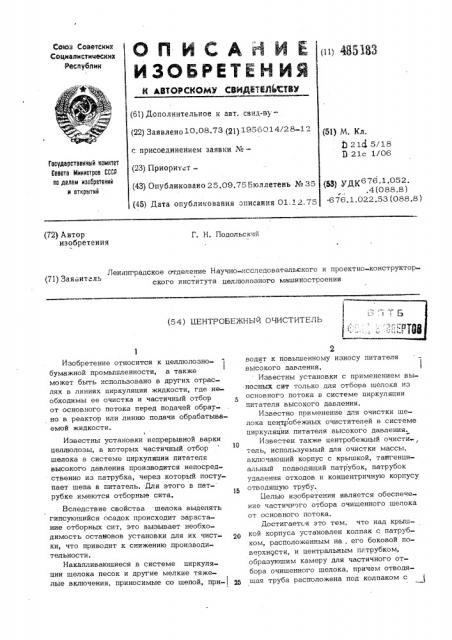

(61) Дополнительное к авт. свид-ву(22) Заявлено 10.08*7З (21) 1956014/28-1(51) М. Кл.
21с 5/18
Q 21с 1/06 с присоединением заявки %в (23) Приоритт(43) Опубликовано 25.09.75 Бюллетень № 35 (45) Дата опубликования описания 01.12.75
Государственный комитет
Совета Ииниотроа СССР по делам изобретений и открытий (5З) óä (676.1.052..4 (088.8) ° 676.1.022.53 (088.8) (72) Автор изобретения
Г. H. Подольский (54) ЦЕНТРОБЕЖНЫЙ ОЧИСТИТЕЛЬ
Изобретение относится к целлюлознобумажной промышленности, а также может быть использовано в других отраслях в линиях циркуляции жидкости, где необходимы ее очистка и частичный отбор от основного потока перед подачей обратно в реактор или линию подачи обрабатываемой жидкости. водят к повышенчому износу питателя высокого давления.
Известны установки с применением выносных сит только для отбора щелока из основного потока в системе циркуляции питателч высокого давления.
Известно применение для очистки ше> лока центробежных очистителей в системе циркуляции питателя высокого давления.
Изве.".тен также центробежный очисти, тель, используемый для очистки массы, включающий корпус с крышкой, тангенциальный подводящий патрубок, патрубок удаления отходов и концентричную корпусу отводящую трубу.
Белью изобретения является обеспечение частичного отбора очищенного щелока от основного потока.
Достигается это тем. что над крышкой корпуса установлен колпак с патрубком, расположенным на, его боковой поверхности, и центральным патрубком, образующим камеру для частичного отбора очищенного щелока. причем отводярд шая труба расположена под колпаком с ъ
Известны установки непрерывной варки целлюлозы, в которых частичный отбор щелока в системе циркуляции питателя высокого давления производится непосредственно из патрубка, через который поступает щепа в питатель. Для этого в патрубке имеются отборные сита.
Вследствие свойства щелока выделять гипсуюшийся осадок происходит зарастание отборных сит, это вызывает необходимость остановов установки для их чистки, что приводит к снижению производительности.
Накапливающиеся в системе циркуляции щелока песок и другие мелкие тяжеI лые включения, приносимые со щепой, при-
Ленинградское отделение Научно-исследовательского и проектно-конструктор(71) Зая зитель ского института целлолозного машиностроения
485183
Заказ $ $5 9 Изд М l0/9 тираж 474 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР
Предприятие «Патент», Москва, Г-59, Бережковская наб., 24 зазором относительно центрального патрубка.
На фиг. 1 изображен описываемый очиститель, продольный разрез; на фиг. 2 — сечение по A-А на фиг. 1.
Центробежный очиститель включает корпус 1, крышку,2, тангенциальный подводящий патрубок 3, патрубок 4 удаления отходов и концентричную корпусу отводящую трубу 5.Над крышкой корпуса установлен колпак 6 с расположенным на его боковой поверхности патрубком 7 и центральным патрубком 8. Крышка 2, труба 5 и колпак 6 образуют камеру S для частичного отбора щелока, причем труба 5 расположена под колпаком 6 с зазором бтносительно центрального патрубка
8. К патрубку удаления отходов 4 присоединен грязевик 10 с задвижками 11.
Центробежный очиститель работает следующим образом.
Загрязненный щелок поступает в корпус 1 через патрубок 3, тяжелые включе- ния опускаются и через патрубок 4 попадают в грязевик 10, очищенный щелок
4 по трубе 5 поднимается, основная часть его уходит через патрубок 8, а часть попадает в камеру 9 через зазор между трубой 5 и патрубком 8 и отбирается из
5 нее через патрубок 7.
Предмет изобретения
1Î
Центробежный очиститель, например, щелока, вкчючающий корпус с крьпцкой, тангенциальный подводящий патрубок, патрубок удаления отходов и концентричную
15 корпусу отводящую трубу, о т л и ч а ю- шийся тем, что, с целью обеспечения частичного отбора очищенного щелока, от основного потока над крышкой корпуса установлен колпак с патрубкдм
2О расположенным на его боковой поверхно.-.. сти, и центральным патрубком, образую,. ший камеру для частичного отбора очи,щенного щелока,,причем отводящая труба расположена под колпаком с зазором относительно центрального патрубка.
