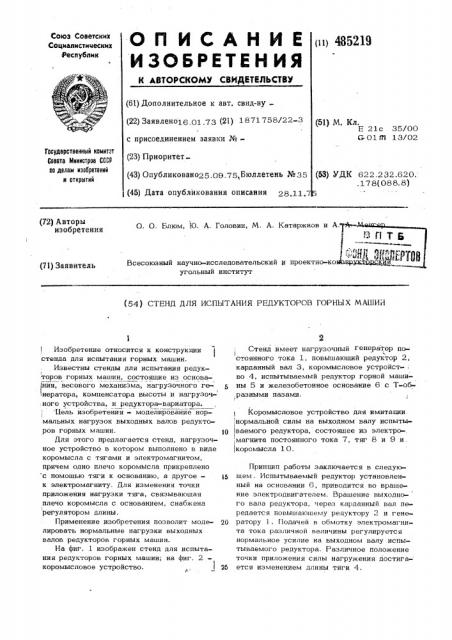

О П И С А Н И Е 1 и5219

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик с

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено16.01.73 (21) 1871758/22-3 с присоединением заявки №(23) Приоритет (43) Опубликовано25.09.75,Бюллетень ¹ 35 (45) Дата опубликования описания 28 11 7 (51) М. Кл.

Е 21с 35/00

С- 01 N 13/02

Государственный комитет

Совета Министров СССР па делам изобретений н открытий (53) УДК 622.232.620. .178(088,8) (72) Авторы изобретения

О. О. Блюм, Ю. А. Головин, М. А. Катаржнов и А.

Всесоюзный научно-исследовательский g проектно-ко угольный институт (71) Заявитель (54) СТЕНД ДЛЯ ИСПЫТАНИЯ РЕДУКТОРОВ ГОРНЫХ МАШИН разными пазами.! Изобретение относится к конструкции стенда для испытания горных машин.

Известны стенды для испытания редук1 торов горных машин, состояшие из основа! нйя, весового механизма, нагрузочного генератора, компенсатора высоты и нагрузочного устройства, и редуктора-вариатора.

Цель изобретения - моделирование нормальных нагрузок выходных валов редукторов горных машин. 10

Для этого предлагается стенд, нагрузочное устройство в котором выполнено в виде коромысла с тягами и электромагнитом, причем одно плечо коромысла прикреплено с помошью тяги к основанию, а другое — 15 к электромагниту. Для изменения точки приложения нагрузки тяга, связывающая плечо коромысла с основанием, снабжена регулятором длины.

Применение изобретения позволит моде- 20 лировать нормальные нагрузки выходных валов редукторов горных машин.

На фиг. 1 изображен стенд для испытания редукторов горных машин; на фиг. 2— коромысловое устройство. 25

Стенд имеет нагрузочный генератор по1

Ъ. стоянного тока 1, повышаюший редуктор 2, карданный вал 3, коромысловое устройство 4, испытываемый редуктор горной машины 5 и железобетонное основание 6 с Т-oá-.

Коромысловое устройство для имитации

:нормальной силы на выходном валу испытываемого редуктора, состоящее из электро-, .,магнита постоянного тока 7, тяг 8 и 9 и, коромысла 1 О.

Принцип работы заключается в следующем. Испытываемый редуктор установленный на основании 6, приводится во вращение электродвигателем. Вращение выходного вала редуктора, через карданный вал передается повышающему редуктору 2 и генератору 1. Подачей в обмотку электромагнита тока различной величины регулируется нормальное усилие на выходном валу испытываемого редуктора. Различное положение точки приложения силы нагружения достига- ется изменением длины тяги 4.

485219

Предмет изобретения —.—

1. Стенд для испытания редукторов горных машин, содержащий основание, весовой

;механизм, нагрузочный генератор, редуктор;,:вариатор„компенсатор высоты и нагрузоч-," $

\1/ ноеустройство, отличающийся

I тем, что, с целью моделирования нормаль:ных нагрузок выходных валов редукторов

:,горных машин, нагрузочное устройство вы10

Г ,.полнено в виде коромысла с тягами и элек-; ( тромагнитом, причем одно плечо коромысла еплено с помощью тяги к основанию, ! а другое — к электромагниту.

2; Стенд по п; 1, о т л и ч а ю щ и й-

ic я тем, что, с целью изменения точки

1 приложения нагрузки, тяга, связывающая плечо коромысла с основанием, снабжена регулятором длины.

485219

Фиг. 2

Составитель

Н.Ястру бинская

Редактор Текред Ко екто

ЛЛашкова И.Карандашова Р А

° ° ук

Заказ 3391 Изд, М ИЛУ Тираж

"раж Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская наб. 24 1
