Реферат

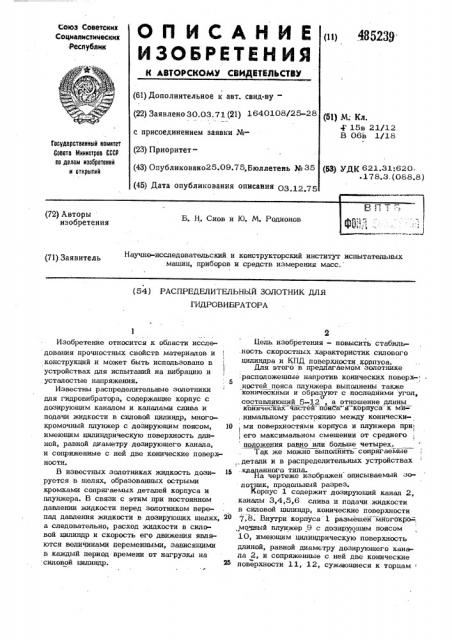

О П И С А Н И Е <и> 485239

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 30.03.71 (21) 1640108/25-28 (53) ; Кл.

4 15в 21/12

В 06в 1/18 с присоединением заявки №Гасударственный комитет

Сапата Мнннстроа СССР по делам нзооратвннй н отнрытнн (23) Приоритет— (43} Опубликовано25.09.75,Бюллетень № 35 (53) 7ДК 621.31:620 . 178.3. (088.8) (45} Дата опубликования описания 03 12 75 (72) Авторы изобретения

Б. Н, Сиов и Ю. М. Родионов

Научно-исследовательский и конструкторский институт испытательных

Заявитель машин, приборов и средств измерения масс. (54} РАСПРЕДЕЛИТЕЛЬНЫЙ ЗОЛОТНИК ДЛЯ

ГИДРОВИБРАТОРА

Изобретение относится к области исследования прочностных свойств материалов и

I конструкций и может быть использовано в устройствах для испытаний на вибрацию и усталостые напряжения. 5

Известны распределительные золотники для гидровибратора, содержащие корпус с дозируюшим каналом и каналами слива и подачи жидкости в силовой цилиндр, многокромочный плунжер с дозирующим поясом, 10 имеющим цилиндрическую поверхность длиной, равной диаметру дозирующего канала, и сопряженные с ней две конические поверхности.

В известных золотниках жидкость дози- 16 руется в щелях, образованных острыми кромками сопрягаемых деталей корпуса и плунжера. В связи с этим при постоянном давлении жидкости перед золотником перепад давления жидкости в дозирующих щелях, 2О а следовательно, расход жидкости в силовой цилиндр и скорость его движения являются величинами переменными, зависящими в каждый период времени от нагрузки на силовой цилиндр. 25

Цель изобретения — повысить стабильность скоростных характеристик силового цилиндра и КПД поверхности кррпуоа.

Для этого в предлагаемом золотнике расположенные напротив конических поверхнрстей пояса плунжера выполнены также коническйми и образуют с последними угол, составляющий 5-12, а отношение длины конических частей пояСа- йкорпуса к ми= ,нимальному расстоянию между конически! ми поверхностями корпуса и плунжера при, его максимальном смешении от среднего положения равно или больше четырех

Так же можно выполнять сопрягаемые . детали и в распределительных устройствах

-клапаннага типа

На чертеже изображен описываемый золотник, продольный разрез.

Корйус 1 содержит дозируюший канал 2, каналы 3,4,5,6 слива и подачи жидкости в силовой цилиндр, конические поверхности

7,8. Внутри корпуса 1 размешей многокро=; мотный плунжер 9 с дозируюшим поясом

10, имеющим цилиндрическую поверхность длиной, равной диаметру дозирующего канала 2, и сопряженные с ней две конические поверхности 11, 12, сужающиеся к торцам

3 пояса 10, причем угол между коническими поверхностями 7, 8 корпуса 1 и поверх костями Зо1, 12 дозирующего пояса 10 ра» вен 5-12, а отношение длины конических: . поверхностей 11, 12 пояса 10 и длины поверхностей 7, 8 корпуса 1 к минимальному расстоянию между коническими поверхностями 7, 8 корпуса 1 и плунжера 9 при его максимальном смещении от среднего положения равно или больше четырех

При перемещении многокромочного плунжера вправо от среднего положения обра. зуется кольцевая дозирующая щель между коническими поверхностями 7 и 11 и спивная кольцевая щель, образованная правыми цилиндрическими поверхностями корпуса и пояса плунжера. Поток жидкости рабочего давления P поступает через дозирующий канал и автоматически дозируется в этой щели по следующему закону истечения ц =нуК, где Я вЂ” расход жидкости;

Н вЂ” постоянный коэффициент; — площадь наименьшего сечения, дозирующей щели;

Х вЂ” удельный вес жидкости;

P †давление жидкости на входе, вне зависимости от противодействующей нагрузки на силовой цилиндр и через канал

5 направляется в рабочую полость гидродвигателя. Одновременно жидкость из гидродвигателя по каналу 6 и через кольцевую щель, образованную цилиндрическими поверхностями корпуса и пояса плунжера, истекает на слив через канал 4, Предмет изобретения

Распределительный золотник для гидровибратора, содержащий корпус с дозирующим каналом и каналами слива и подачи жидкости в силовой цилиндр, многокромочный плунжер с дозируюшим поясом, имеющим цилиндрическую поверхность длиной, равной диаметру дозирующего канала, и сопряженные с ней две конические поверхности, сужающиеся к торцам пояса, о т— л и ч а ю шийся тем, что, с целью повышения стабильности скоростных характеристик силового цилиндра и КПД поверхности корпуса, расположенные напротив конических поверхностей пояса плунжера выполнены также коническими и образун т

25 с последними угол, составляющий 5-12 а отношение длины конических частей пояса и корпуса к минимальному расстоянию ! между коническими поверхностями корпуса

30 и плунжера при его максимальном смещении от среднего положения равно или больше четырех.
