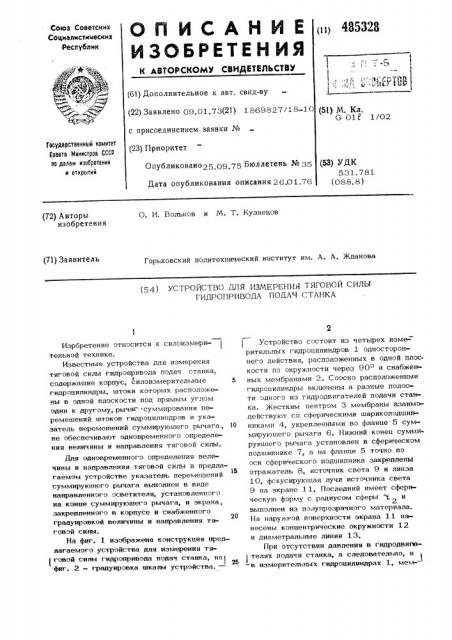

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскин

Социалистических Республик (11) 485323

1 1

1 с

, - ":;;! а 1" 3 ь Р (61) Дополнительное к авт, свид-ву (22) Заявлено 09.01.73(21) 1869827/18-10 с присоединением заявки № (23) Приоритет

Опубликовано25 09 75 Бюллетень Ме 35

Дата опубликования описания 26.О1.76 (51) М. Кл.

G 011 1/02

Государственный комитет

Совета Министров СССР оо делам изооретений и открытий (53) УДК

531. 781 (088. 8) (72) Авторы изобретения

О. И. Вольнов и М. Т. Кузнецов (71) Заявитель

Горьковский политехнический институт им. А. A. Жданова (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТЯГОВОИ СИЛЫ

ГИДРОПРИВОДА ПОДАЧ СТАНКА

Изрбретение относится к силоизмерительной технике.

Известные устройства для измерения тяговой силы гидропривода подач станка, I содержащие корпус, силоизмерительные б гидроцилиндры, штоки которых расположены в одной плоскости под прямым углом один к другому, рычаг суммирования перемещений штоков гидроцилиндров и указатель перемещений суммирующего рычага, 10 не обеспечивают одновременного определения величины и направления тяговой силы.

Для одновременного определения величины и направления тяговой силы в предлагаемом устройстве указатель перемещений суммирующего рычага выполнен в виде направленного осветителя, установленного на конце суммирующего рычага, и экрана, закрепленного в корпусе и снабженного градуировкой величины и направления тя20 говой силы.

На фиг. 1 изображена конструкция предлагаемого устройства для измерения тя(говой силы гидропривода подач станка, на1

-фиг. 2 — градуировка шкалы устройства.—

Устройство состоит из четырех изме: рительных гидроцилиндров 1 одностороннего действия, расположенных в одной плоскости по окружности через 90о и снабженных мембранами 2. Соосно расположенные гидроцилиндры включены а разные полооти одного из гидродвигателей подачи станка..Жестким центром 3 мембраны взаимодействуют со сферическими шарикоподшипниками 4, укрепленными во фланце 5 суммирующего рычага 6. Нижний конец суммирующего рычага установлен в сферическом подшипнике 7, а на фланце 5 точно по оси сферического подшипника закреплены отражатель 8, источник света 9 и линза

10, фскусируюшая лучи источника света

9 на экране 1 1. Последний имеет сферическую форму с радиусом сферы "т, и выполнен из полупрозрачного материала.

На наружт ой поверхности экрана 11 нанесены концентрические окружности 12 и диаметральные линии 13.

При отсутствии давления в гидродвите-! телях подачи станка, а следовательно, и

-в измерительных гидроцилиндрах 1, мем-4

w<Ô óð

Составитель

Те" Ред E.Ïoä Ypóf. ина КоРРектоР А.галахова

Редактор .«".Иванова

Изд. М «О j) Заказ Я /

1111И111П1 1 осударственного комитета Совета Министров СССР но делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Пре;ll!1lltRTHp. «Патент», Москва, Г.59, Бережковская наб., 24 браны 2 находят-ся в не« тральном положе нни н жесткие центры 3, касаясь сферичес к8x AG фципдиков 4 устанавливают су 1миРиФ рутощий рычаг 6 в нейтральное, строго вертикальное положение, при котором сфокуснрованный линзой 10 луч чсточника света 9 находится в центре экрана 13..

Если под давлением находятся оба гид родвигателя подачи, то мембраны 2 измерительных гидроцилиндра 1 переместят ша; «9 рикоподшипники 4 на величину, определяе му о Геометрической суммой перемещений обеих пар подшипников, и в пропорциональ ну»о величину сумма«зной тяГОВОЙ силы раз

1 вннаемой Гидродвигателями подачи. Направ-,«5 ление суммарного перемещения, /Определяь; в Ое суммОЙ двух векторов перемещения

Обеих „ap подшипников, будет совпадать с направлением суммарной тяговой силы.

Зто суммарное перемещение, увеличенное 26 в (г, : Ъ ) раз фиксируется на экране

11, снабженном градуировкой величины (. и найравления тяговой силы.

Предмет изобретения

Устройство для измерения тяговой си ! лы гидропривода подач станка, содержа-, щее корпус, силоизмерительные гидроцилиндры, штоки которых расположены в одной плоскости под прямым углом друг к другу, рычаг суммирования перемещений, штоков гидроцилиндров, и указатель перемещений суммирующего рычага, о т л ич а ю щ е е с я тем, что, с целью одновременного определения величины и направления iòÿãîâîé силы, указатель перемеще.ний суммирующего рычага выполнен в виде направленного осветителя, установленного на конце суммирующего рычага, и экрана, закрепленного в корпусе и снабжен,ного градуировкой величины и направления тяговой силы.
