Реферат

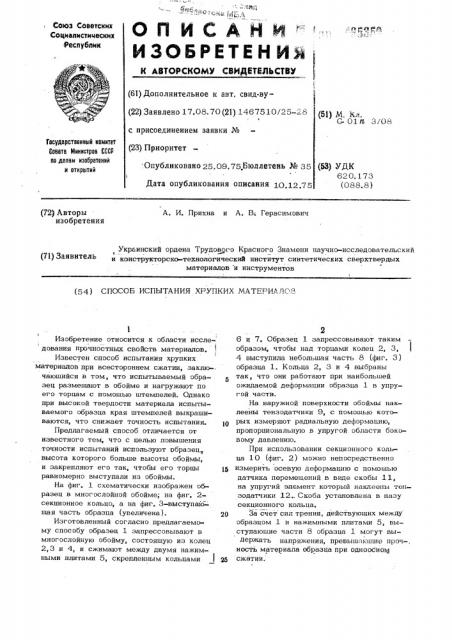

ОПNCAHИ -

ИЗОБРЕТЕН Ий к лвтовскомв свидвтвльствв 1

Союз Советских

Социалистических

Республик,;, » ц кв х%.вт ." (61) Дополнительное к авт. свид-ву(22) Заявлено 17.08. 70 (21) 1467510/25-28 с присоединением заявки № (23) Приоритет (51) М. 1 л.

G- 01 тт 3/08

Государственный комитет

Совета Министров СССР во делам изобретений и открытий. Опубликовано 25, 09. 75 Бюллетень № 35

Дата опубликования описания 1О j 2.75 (53) УДК

620. 173 (088. 8 ) А. И. Прихна и А. В: Герасимович (72) Авторы изобретения

Украинский ордена Трудового Красного Знамени научно-исследовательский (71) Заявитель и конструкторско-технологический институт синтетических сверхтвердых материалов и инструментов ! (54) СПОСОБ ИСПЫТАНИЯ ХРУПКИХ МАТЕРИАЛ 8

Изобретение относится к области иссле- дования прочностных свойств материалов. !

Известен способ испытания хрупких материалов при всестороннем сжатии, заключающийся в том, что испытываемый образец размещают в обойме и нагружают по его торцам с помощью штемпелей. Однако при высокой твердости материала испытываемого образца края штемпелей выкрашиваются, что снижает точность испытания.

Предлагаемый способ отличается от известного тем, что с целью повышения точности испытаний используют образец, высота которого больше высоты обоймы, и закрепляют его так, чтобы его торцы равномерно выступали из обоймы.

На фиг. 1 схематически изображен образец в многослойной обойме; на фиг. 2секционное кольцо, а на фиг. 3-выступаю- щая часть образца (увеличена).

Изготовленный согласно предлагаемому способу образец 1 запрессовывают в многослойную обойму, состоящую из колец

2,3 и 4, и сжимают между двумя нажимными плитами 5, скрепленным кольцами

6 и 7. Образец 1 запрессовывают таким образом, чтобы над торцами колец 2, 3, 4 выступила небольшая часть 8 (фиг. 3 ) образца 1. Кольца 2, 3 и 4 выбраны так, что они работают при наибольшей ожидаемой деформации образца 1 в упругой части.

На наружной поверхности обоймы наклеены тензодатчики 9, с помощью которых измеряют радиальную деформацию, пропорциональную в упругой области боковому давлению.

При использовании секционного кольца 10 (фиг. 2) можно непосредственно

15 измерить осевую деформацию с помощью датчика перемещений в виде скобы 11, на упругий элемент который наклеены тензодатчики 12.. Скоба установлена в пазу секционного кольца.

2О За счет сил трения, действующих между образцом 1 и нажимными плитами 5, выступающие части 8 образца 1 могут выдержать напряжения, превышаюццте проч-, ность материала образца при одноосном сжатии.

48535Q зо

Редактор Техред

B,äè6o6åñ N.ÊàðàHäàøoâà К0рре "T0р E.ÐîæKñâà

Заказ 33Дф »> > Ю Я Тираж ОО2 Подписное

LIHHHHH Государственного комитета Совета Министров СССР

Предприятие вПатеит», Москва, Г-59, Бережковская нао., 24

Предмет ьзобре; ения

Способ испытания хрупких материалов, например твердых сплавов, при всесроро -, нем сжатии, заключающийся в том, что испытываемый образец размещают в обойме и нагружают по его торцам, о т л и ч а юшийся тем, что, с целью повышения точности испытаний, используют образец, высота которого больше высоты обоймы, и

5 закрепляют его так чтобы его торцы рави меюно выстлали из обоймы.
