Способ измерения влажности в связном грунте
Иллюстрации
Показать всеРеферат

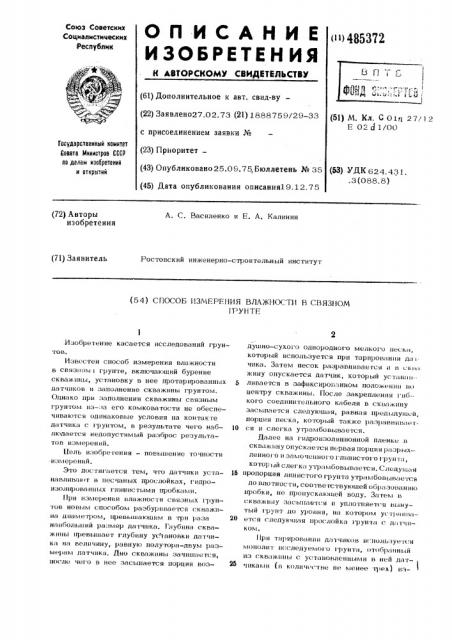

О П И С А Н И Е (!!)4в5372
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено27.02.73 (21) 1888759/29-33 с присоединением заявки № (23) Приоритет (51) М. Кл. С 01и 27/12
E 02 d 1/00
Государственна!й намнтет
Совета Мнннотров СССР по делам нэобретеннй и открытий (43) Опубликовано25 09 75 Бюллетень № 35 (Я) удК 624 4g1 . 3 (088. 8) (45) Дата опубликования описания19.12.75
А. С. Василенко и Е. А. Калинин
{72) Авторы изобретения (?1) Заявитель
Ростовский инженерно-строительный институт (54) С!1ОСОВ ИгЗМЕРЕНИЯ ВЛАЖНОСТИ B СВЯЗНОМ
ГРУНТЕ.Изобретение касается исследований грунто в.
Известен способ измерения влажности в связном грунте, включаклций бурение скважины, установку в нее протарированных датчиков и заполнение скважины грунтом.
Однако при заполнении скважины связным грунтом из —;!а его комковатости не обеспечиваются одинаковые условия на контакте датчика с грунтом, в результате чего наблюдается недопустимый разброс результатов измерений.
Цель изобретения — повышение точности
-измерений.
Это достигается тем, что датчики устанавг!ивггнiò в песчаных просJIoHKBx, гидроизолированных глинистыми пробками.
При измерении влажности связных грунтов новым способом разбуривается скважина диаметром, превышаюшим в три раза наибольший размер датчика. Глубина скважины превьпиает глубину ус1ановки датчика на величину, равную полутора-двум размерал! датчика. Дно скважины зачигг!г!ется, после чего в нее засыпается порция воздушно — сухого однородного мелкого пег:кч, который используется при тарировании да i. чика. Затем песок разравнивается iiH ск!!а жину опускается да тчик, который ус тан!! ь".
5 ливается в зафиксиро!!;гнном положен!!!! !!!! центру скважины. После закрепления гиб-. кого соединительного кабеля в скг!ажину засыпается следуюшая, равная предыдушей, порция песка, который также разравнивает10 ся и слегка утрамбовывается.
Далее на гидроизоляционной пленке i! скважину опускаетси первая порция разрых-ленного и замоченного глинисто! о груп I i, которьи! слегка утрамбовывается. Следущая
И пропорция линистого грунта утрамбовываетсs до плотности, соответствующей образован шо пробки, не пропускающей воду. Затем и скважину засыпается и уп!!о!!!яет! я вынутый г pvHT до уг)овня < li
20 ется следуюн!ая прослойка рун !г! с д; тчиком.
I гри т<ц)провинил дтобргй!нь!й из скваж!!пы с устщюв!!е!!пыл!и в ней дат2й чикалги (в колич!и-!ве не менее трех) из485372
Составитель А Афонин
Редактор А.Морозова Техред М.Семенов Корректор Л.Орлова
Заказ Я ) Изд. М 915 Тираж 9О2
Подписное
ЦНИИ11И Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 113035, Раушская наб., 4
Предприятие «Патент», Москва, Г-59, Бережковская наб,, 24 ложенныь, способом. Монолит устанавлива- ется в жесткую тару с перфорированным дном, на которое уложена фильтровальнац, бумага. Пространство между стенками тары и монолитом заполняется гидроизолирующей мастикой, Количество влаги в монолите контролируется взвешиванием заливаемой и прошедшей сквозь монолит воды, а также обычным способом отбора грунта.
Предмет изобретения
Способ -измерения влажности в связном грунте включаюший бурение скважины, уста5 новку в нее протарированных датчиков и заполнение скважины грунтом, о т л и— ча юшийс я тем, что, с цельк повышения точности, датчики устанавливают в песчаных прослойках, гидроизолированных
Я глинистыми пробками.
