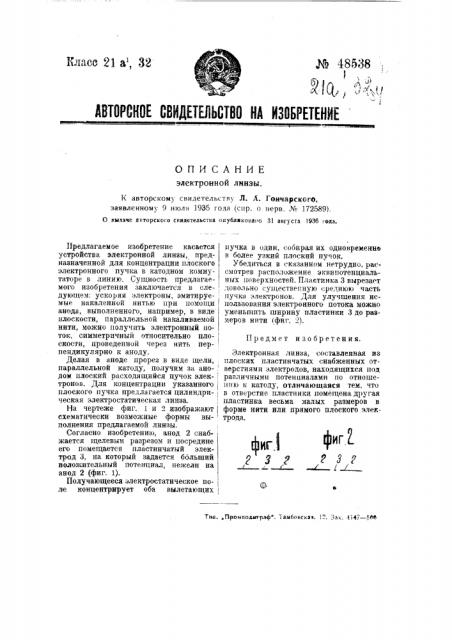

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ электронной линзы.

K авторскому свидетельству Л. A. Гончарского, заявленному 9 июля 1935 года {спр. о перв. № 172589).

0 выдаче авторского сввдетельства опубликоваво З1 августа )936 i.îäà.

Предмет изобретения. иг р Зр РЗР

Тьв. Прочполмтраф . тамоовска . ) . Эак. 4 47 — ЬФ) Предлагаемое изобретение касается устройства электронной линзы, предназначенной для концентрации плоского электронного пучка в катодном коммутаторе в линию. Сущность предлагае-, ! мого изобретения заключаетси в сле- . дующем: ускоряя электроны, эмитируе- . мые накаленной нитью при помощи анода, выполненного, например, в виде ! плоскости, параллельной накаливаемой нити, можно получить электронный поток, симметричный относительно пло- скости, проведенной через нить пер- пендикулярно к аноду.

Делая в аноде прорез в виде щели, . параллельной катоду, получим за ано-: дом плоский расходящийся пучок элек- ; тронов. Для концентрации указанного; плоского пучка предлагается цилиндрическая электростатическая линза.

На чертеже фиг. 1 и 2 изображают схематически возможные формы вы- полнения предлагаемой линзы.

Согласно изобретению, анод 2 снабжается щелевым разрезом и посредине его помещается пластинчатый электрод 3, на который задается больший положительный потенциал, нежели на анод 2 (фиг. 1).

Получающееся электростатическое поле концентрирует оба вылетающих I пучка в один, собирая их одновременнс в более узкий плоский пучок.

Убедиться в с казанном нетрудно, рассмотрев расположение эквипотенциальных поверхностей. Пластинка 3 вырезает довольно существенную среднюю часть пучка электронов. Для улучшения использования электронного потока можно уменьшить ширину пластинки 3 до размеров нити (фиг. В.

Электронная линза, составленная из плоских пластинчатых снабженных отверстиями электродов, находящихся нод различными потенциалами по отношеиию к катоду, отличающаяся тем, что в отверстие пластинки помещена другая пластинка весьма малых размеров в форме нити или прямого плоского электрода.
