Фотоэлектрический автоколиматор
Иллюстрации
Реферат

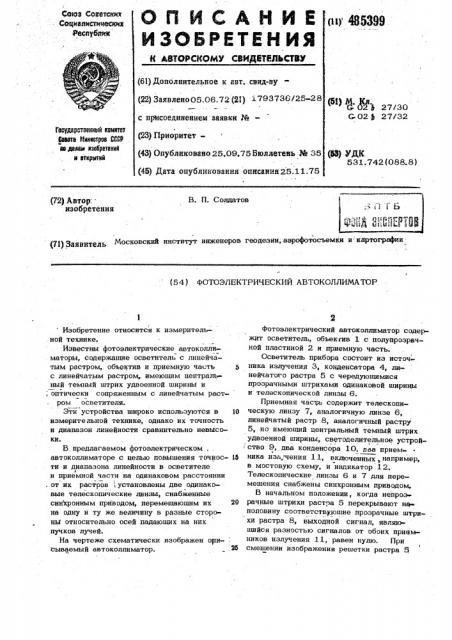

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АЗТОРШОМУ СВИДИТЕДЬСХВУ (61) Дополнительное к авт. свид-ву
oi) 485399
Й 02 1 27/30
С- 02 ф 27/32 (22) Заявлено05.06.72 (2I) 1793736/25-28 с п жсоединением заявки №Г««ударстеениый к«метет
6«авт«Иикеетр«в СВР
««декан кзабретеикй а «ткриткй фЗ) Приоритет— (43) Опубликовано 25.09.75 Бюллетень ЭЬ 35 (53) У,П,К
53 l. 742 (088. 8) (45) Дата опубликования описания 25.11.75
В. П. Солдатов (72) Автор: изобретения (71) 3
Даявитель Московский институт инженеров геодезии, аэрофотосъемки и. картографии (54) ФОТОЭЛЕКТРИЧЕСКИЙ АВТОКОЛЛИМАТОР
l Изобретение относится к измерительной технике.
Известны фотоэлектрические автоколлиматоры, содержащие осветитель с лпнейчатым растром, объектив и приемную часть 5 с линейчатым растром имеюшим центральный темный штрих удвоенной ширины и
; оптически сопряженным с линейчатым растром осветителя.
Этй устройства широко используются в 10 измерительной технике, однако их точность и диапазон линейности сравнительно невысоки.
В предлагаемом фотоэлектрическом .. автоколлиматоре с целью повышения точнос- И ти и диапазона линейности в осветителе
I и приемной части на одинаковом расстоянии . от их растров установлены две одинаковые телескопические линзы, снабженные синхронным приводом, перемещающим их 20 на одну и ту же величину в разные стороньт относительно осей падающих на них пучков лучей.
На чертеже схематически изображен отти- . сываемый автоколлиматор.
Фотоэлектрический автоколлиматор содержит осветитель, объектив 1 с полупрозрачной пластиной 2 и приемную часть.
Осветитель прибора состоит из источника излучения 3, конденсатора 4, лннейчатого растра 5 с чередующимися прозрачными штрихами одинаковой ширины н телескопической линзы 6, Приемная часть содержит телескопическую линзу 7, аналогичную линзе 6, линейчатый растр 8, аналогичный растру
5, но имеющий центральный темный штрих удвоенной ширины, светоделительное устройство 9, два конденсора 10, язв приемника изл;чения 1 1, включенных, например. в мостовую схему, и индикатор 12.
Телескопические линзы 6 и 7 для перемещения снабжены синхронным приводом, В начальном положении, когда непроз рачные штрихи растра 5 перекрывают наполовину соответствующие прозрачные штрихи растра 8, выходной сигнал, являющийся разностью сигналов от обоих приамников излучения 11, равен нулю. При смещении изображения решетки растра 5
485399
Составитель O.(троранов
--Р В.Дибобес ТехРед .Г Курилко Корректор о. гарас ва
Заказ,®Я Изд. Ы ggg тираж 593
Подписное
ЦНИИПИ Государственного комитета Совета Министров .СССР по делам изобретений и открытий
Москва, И3035, Раушская наб., 4 .
Предприятие «Патент», Москва, Г-59, Бережковская наб., 24 относительно решетки растра 8, . вызванном DDBopGTQM контролируемого элемента 13, изображения темных штрихов решетки растра 5 начнут перекрывать более половины соответствуюших прозI рачных штрихов одной из половин решетт.
: ки растра 8, в то время как изображения
1 . темных штрихов в другой половине решетки растра 8 начнут перекрывать менее половины соответствующих прозрачных штри- 1О хов, Вгледствие этого напряжение с одногс приемника увеличится настолько, насколько уменьшится напряжение с другого приемника, и индикатор l2 зарегистрирует выходной сигнал, пропорциональный углу 15 поворота контролируемого элемента 13.
Йля компенсации углового рассогласова-! ния одна из телескопических линз перемешается до тех пор, пока и йикатор 12 не выдаст сигнал, равный нулю. Величина 2G искомого угла считывается с барабанчика телескопической линзы.
Предмет изобретения фотоэлектрический автоколлиматор, содержаший осветитель с линейчатым растром, объектив и приемную часть с.линейчатым растром, имеюшим центральный темный штрих удвоенной ширины и оптически сопряженным с линейчатым растром осве-. тителя, о т л и ч а ю ш и и с ятем, что, с целью увеличения точности и диапазона линейности, в осветителе и приемной части на одинаковом расстоянии от их растров установлены две одинаковые телескопические линзы, снабженные синхронным приводом, перемешаюшим их на одну и ту же величину в разные стороны относи тельно осей падаюших на них пучков лучей.:
