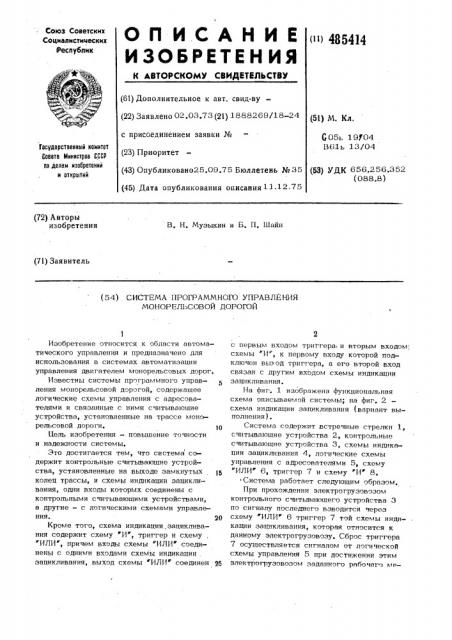

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистицеских

Республик (11) 485414 (61) Дополнительное к авт. свид-ву (22) Заявлено 02.03.73 (21) 1888269/18-24 с присоединением заявки № (23) Приоритет (43) Опубликовано25.09.75 Бюллетень ¹35 (51) М. Кл.

605ь 19704

В61ь 13/04

Государственный комнтет

Совета Мнннстраа СССР

jl0 делам нзооретеннй н открытнй (Sa) УДК 656.256.352 (088.8) (45) Дата опубликования описания11.12.75 (72) Авторы изобретения

В. H. Музыкин и Ei. П. Шайи (71) Заявитель (54) СИСТЕМА ПРОГРАММНОГО УПРАВЛЕНИЯ

МОНОРЕЛЬСОВОЙ ДОРОГОЙ

Изобретение относится к области автоматического управления и предназначено для использования в системах автоматизации управления двигателем монорельсовых дорог, Известны системы пр тряммного управления монорельсовой дорогой, содержащее логические схемы управления с адресователями и связанные с ними с щтывяющие устройства, установленные на трассе монорельсовой дороги.

Цель изобретения — повышение точности и надежности системы.

Это достигается тем, что система содержит контрольные считывающие устройства, установленные»а выходе замкнутых И колец трассы, и схемы индикации зацикливания, одни входы которых соединены с контрольными считывающими устройствами, а другие — с логическими схемами управления. 20

Кроче того, схема индикации.зацикливания содержит схему И, триггер и схему, ИЛИ", причем входы схемы ИЛИ соединены с одними входами схемы индикации зацикливания, выход схемы "ИЛИ соединен з5 с первым входом триггера и вторым входом: схемы И", к первому входу которой подключен вы>од триггера, а его второй вход связан с другим входом схемы индикации зацикливания.

На фиг. 1 изображена функциональная схема описывае лой системы; HB фиг. 2 схема индикации зяпикливания (вариянт выполнения).

Система содержит встречные стрелки 1, считывающие устройства 2, контрольные считывающие устройства 3, схемы индикации зацикливания 4, логические схемы управления с адресовятелялли 5, схему

"ИЛИ" 6, триггер 7 и схему "И" 8.

Система работает следующим образом.

При прохождении электрогрузовозом контрольного считывающего устройства 3 по сигналу последнего взводнтся через схему "ИЛИ" 6 триггер 7 той схемы индикации зацикливания, которая относится к данному электрогрузовозу. Сброс триггера

7 осуществляется сигналом от логической схемы управления 5 при достижении этим элек тро грузовоз ом заданного рябо чего м е485414 ста. Если электрогрузовоз по каким-то причинам (например, сбой устройства управл ния) не достиг заданного адреса, а проследовал дальше по контуру трассы, триггер 7 не сбрасывается. Поэтому при повторном прохождении контрольного считывающего устройства 3 схема И" 8 вырабатывает сигнал на принудительное автоматическое занесение в логическую схему управления данного электрогрузовоза нового заданного адреса.

Предмет изобретения

1. Система программного „:правления монорельсовой дорогой, содержащая логические схемы управления с адресователями . и связанные с ними считываюшие устройства, установленные на трассе монорельсовой

20 дороги, о т. л и ч а ю ш а я с я тем, что, с целью повышения точности и надежности, она содержит контрольные считываюшие устройства, установленные на. выходе замкнутых колец трассы, и схемы индикации зацикливания, одни входы которых соединены с контрольными считываюшими устройствами, а другие — с логическими схемами управления.

2.Системапоп. 1, о тли чаюш а я с я тем, что схема индикации зацикливания содержит схему "И, триггер и схему "ИЛИ", причем входы схемы ИЛИ" соединены с одними входами схемы индикации зацикливания, выход схемы "ИЛИ" соединен с первым входом триггера и вторым входом схемы "И", к первому входу которой подключен выход триггера, а его второй вход связан с другим вхоЮм схемы индикации зацикливания.
