М 48551 а-д %7. у;л j

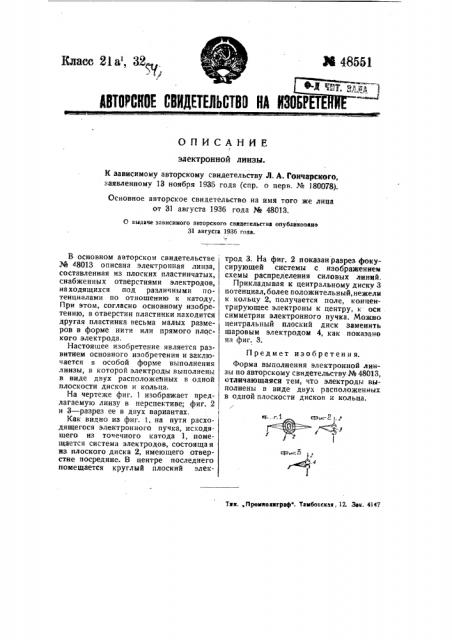

АВТОРСНОЕ СВНДЕТЕЛЪСТВО НА НЗОБРЕТ

Бласс 2l a„32

ОПИСАНИЕ электронной линзы.

К зависимому авторскому свидетельству Л. А. Гончарского, заявленному 13 ноября 1935 года (спр. о перв. М 180078).

Основное авторское свидетельство на имя того же лица от 31 августа 1936 года Ж 48013.

0 выдаче зависимого авторского свидетельства опубликовано

31 августа 1936 года. с!=iиг2 i t !

В основном авторском свидетельстве

¹ 48013 описана электронная линза, составленная из плоских пластинчатых, снабженных отверстиями электродов, находящихся под различными потенциалами по отношению к катоду.

При этом, согласно основному изобретению, в отверстии пластинки находится другая пластинка весьма малых размеров в форме нити илн прямого плоского электрода.

Настоящее изобретение является развитием основного изобретения н заключается в особой форме выполнения линзы, в которой электроды выполнены в виде двух расположенных в одной плоскости дисков и кольца.

На чертеже фиг. 1 изображает предлагаемую линзу в перспективе; фиг. 2 и 3 — разрез ее в двух вариантах.

Как видно из фиг. 1, на пути расходящегося электронного пучка, исходя щего из точечного катода 1, помещается система электродов, состоящая яз плоского диска 2, имеющего отверстие посредине. В центре последнего помещается круглый плоский электрод 3. На фиг. 2 показан разрез фокусирующей системы с изображением схемы распределения силовых линий.

Прикладывая к центральному диску 3 потенциал, более положительный, нежели к кольцу 2, получается поле, концентрирующее электроны к центру, к оси симметрии электронного пучка. Можно

1 центральный плоский диск заменить шаровым электродом 4, как показано на фиг. 3.

П реди ет изобретен и я.

Форма выполнения электронной линзы по авторскому свидетельству 34 48013, отличающаяся тем, что электроды выполнены в виде двух расположенных в одной плоскости дисков и кольца. г

Trn.,Промнолнграф. Тамбовская, 12. Зак. 4347
