Реферат

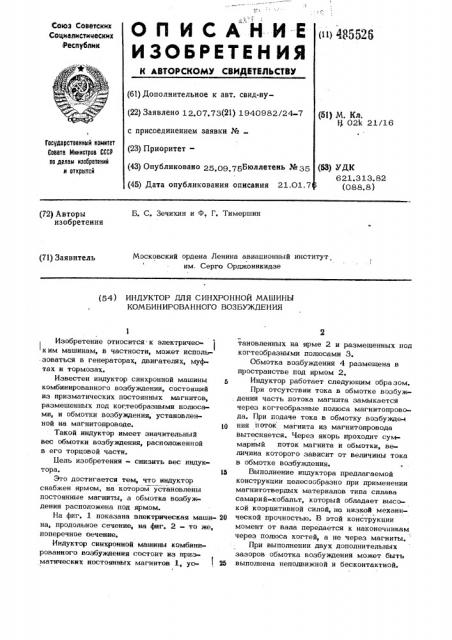

(ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических Республик (») 485525

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заивлено 12.07.73(21) 1940982/24-7 с присоединением заявки № (23) Приоритет— (43) Опубликовано 25 pg 75Бюллетень №35 (45) Дата опубликования описания 21.О1.7 (51) М. Кл.

g 02k 21/16

Государственный комитет

Соввта Министров СССР по делам изобретений и открытой (53) УДК

621.313.82 (088. 8) Б. С. Зечихин и Ф, Г. Тимершин (72) Авторы изобретения

Московский ордена Ленина авиационный институт им. Серго Орджоникидзе (71) Заявитель (54) ИНДУКТОР ДЛЯ СИНХРОННОЙ МАШИНЫ

КОМБИНИРОВАННОГО ВОЗБУЖДЕНИЯ

1 Изобретение относится к электричес- ) ким машинам, в частности, может использоваться в генераторах, двигателях, муфтах и тормозах.

Известен индуктор синхронной машины комбинированного возбуждения, состоящий из призматических постоянных магнитов, размешенных под когтеобразными полюсами, и обмотки возбуждения, установленной на магнитопроводе.

Такой индуктор имеет значительный вес обмотки возбуждения, расположенной в его торцовой части.

Цель изобретения - снизить вес индуктора. И

Это достигается тем, что индуктор снабжен ярмом, на котором установлены постоянные магниты, а обмотка возбуж;— дения расположена под ярмом.

На фиг. 1 показана электрическая маши- 20 на, продольное сечение, на фиг. 2 — то же, поперечное оечение.

Индуктор синхронной машины комбинированного возбуждения состоит из призматических постоянных магнитов 1, уа- 25 тановленных на ярме 2 и размешенных под когтеобразными полюсами 3.

Обмотка возбуждения 4 размещена в пространстве под ярмом 2.

Индуктор работает следующим образом.

При отсутствии тока в обмотке возбуждения часть потока магнита замыкается через когтеобразные полюса магнитопровода. При подаче тока в обмотку воэбужд ния поток. магнита иэ магнитопровода вытесняется. Через якорь проходит суммарный поток магнита и обмотки, ве» личина которого зависит от величины тока в обмотке возбуждения.

Выполнение индуктора предлагаемой конструкции целесообразно при применении магнитотвердых материалов типа сплава самарий-кобальт, который обладает высокой коэрцитивной силой, Но низкой механической прочностью. В этой конструкции момент от вала передается к наконечникам через полюса когтей, а не через магниты.

При выполнении двух дополнительных зазоров обмотка возбуждения может быть выполнена неподвижной и бесконтактной.

485526

Составитель

О Стенина Тех Ред H. анеева Корректор Т.Добровольская

Изд. М 105Ь ТиРаж 782

Подписное. Ьх, Заказ

И11И111111 осударствеиного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб„ 4

Г1рсдвриятие «Г1атент», Москва, Г-59, Бережковская наб., 24

Предмет изобретения

Индуктор для синхронной машины комбинированного возбуждения, содержаший магнитопровод, с обмоткой возбуждения и когтеобразными полюсами, под которыми расположены призматические "постоянные

I магниты, от лича юшийс ятем, что; с целью снижения веса, индуктор снабжен яромом, на котором установлены постоянные магниты, а обмотка возбуждения располо- . жена под ярмом.
