Реферат

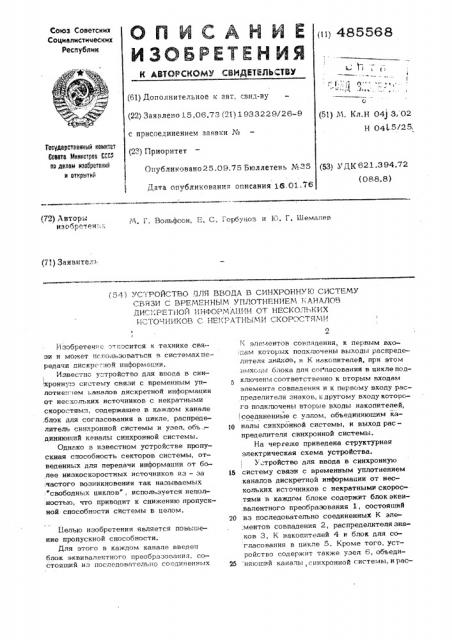

ОП ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 485568 (б1) Дополнительное к авт. свид-ву (22) Заявлено 15.06.73 (21) 1 933229/26-9 с присоединением заявки № (22} Приоритет

Опубликовано 25.09,75 Бюллетень ¹35 (51) М. Кл.Н 04! 3, 02

Н 04L 5/25

Государственный комитет

Совета Министров С35р во делам изооретеннй и открытий (У) УДК 621.394,72 (088.8) Дата опубликования описания 16,01.76

1 (72) Авторы

М. Г„Вольфсон, Е. С. 1орбунов п Ю. Г. Шемалев изобветеи :

I (71) Заявите; 54) УСТРОЙСТВО ДЛЯ ВВОДА В СИНХРОННУЮ СИСТЕМУ

СВЯЗИ С ВРЕМЕННЬ!М УПЛОТНЕНИЕМ КAHAJIOR

ДИС„;РЕТНОЙ ИН<РОРМАт1ИИ OT НЕСКО.-и-,КИХ

ИСТОЦНИКОВ -; НЕКРАТНP МИ - КОРОСТ1МИ

Изобретение :тпосится к технике связи и может использоваться в системахпе-редачи дискре:..ной информации.

Известно устройство для ввода в сии\ хронн,чо систему связи с временным уплотне".г1ем 1 аналов дискретной информации от нескольких источников с некватными скоростямп, содержашее в каждом канале .блок для согласования в цикле, распределитель синхронной системы и узел. объ= диняюший каналы синхронной системы.

Однако в известном устройстве пропускная счособность секторов системы, отведеннь-.х для передачи информации от более низкоскоростных источников из — за ,:частого возникновения так называемых ."свободных циклов, используется неполностью, что приводит к снижению пропускной способности системы в целом.

Белью изобретения является повышение пропускной способности.

Для этого в каждом канале введен блок эквивалентного преобразования, состояший из последовательно соединенных

К элементов совпадения, к первым входам которых подключены выходы распределителя знаков, и К накопителей, при этом выходь блока длч сот ласования в цикле под« ключены соот ветст венно к вторы м входам элемента совпадения и к первому входу распределителя знаков, к другому входу которсго подключены вторь.е входы накопителей, соединенные с узлом, объединяюшим каIi) палы синхронной системы, и выход рас— пределителя синхронной системы.

На чертеже приведена структурная электрическая схема устройства.

У тройство длч ввода в синхронную

15 систему связи с временным уплотнением каналов дискретной информации от нескольких источников с некратными скорос« тями в каждом блоке содержит блокэкви.валентного преобразования 1, состоя ций

20 иэ последовательно соединенных К эле,ментов совпадения 2, распределителя знаков 3, К накопителей 4 и блок для согласования в цикле 5. Кроме того, устройство содержит также узел 6, объеди25 няюший каналы, синхронной системы, и рас485568 пределитель 7 синхронной системы.

Устройство работает следующим образом.

Поступающая от источника информация регенерируется и формируется в целые знаки посредством блока для согласова ния в цикле 5, который согласован по скорости манипуляции и коду с данным источником.

Как только блоком 5 сформирован первый по счету в данном цикле знак, соответствующий сигнал с блока 5 поступает на распределитель знаков 3, с выхода которого на элемент совпадения 2-1 подается сигнал, разрешающий перезапись первого поступившего знака из блока 5 в первый накопитель 4-1. Аналогичным образом второй знак впишется во второй накопитель

4-2 и так далее, вплоть до последнего на- копителя 4-К.

Считывание знаков из накопителей 4прс изводится по сигналам распределителя 7 синхронной системы. Считываемые знаки через узел 6, объединяющий каналы синхронной системы, поступают в канал связи.

При этом распределитель 7 синхроннойсистемы производит в каждом цикле считывание накопителей 4 в такой очередности, чтопоступаюшие на вход узла 6 знаки всегда располагаются на фиксированных местах в синхронном цикле передачи, отведенных для передачи информации данного источника.

По окончании каждого цикла передачи распределитель 7 синхронной системы устанавливает в иБходное состояние распределитель знаков 3.

Таким образом, первый знак, поступивший в следующем цикле передачи, будет вновь вписан в накопитель 4-1 .

Предмет изобретения

Устройство для ввода в синхронную Щстему связи с временным уплотнением каналов дискретной информации от нескольких источников с некратными скоростями, содержащее в каждом канале блок для со-гласования в цикле, распределитель синхронной системы и узел, объединяющий ка. налы синхронной системы, о т л и ч а ющ е е с я тем, что, с целью повышения его

% пропускной способности, в каждом канале введен блок эквивалентного преобразования, состоящий иэ последовательно соединенных К элементов:,совпадения, к первым входам которых подключены выходы расп-. д ределителя знаков, и К накопителей, при этом выходы блока для согласования вцикле подключены соответственно,ко вторым входам элементов совпадения и к первому входу распределителя знаков, к другому, :@) входу которого подключены вторые входы накопителей, соединенные с узлом, объединяющим каналы синхронной системы, и вы ход распределителя синхронной системы.
