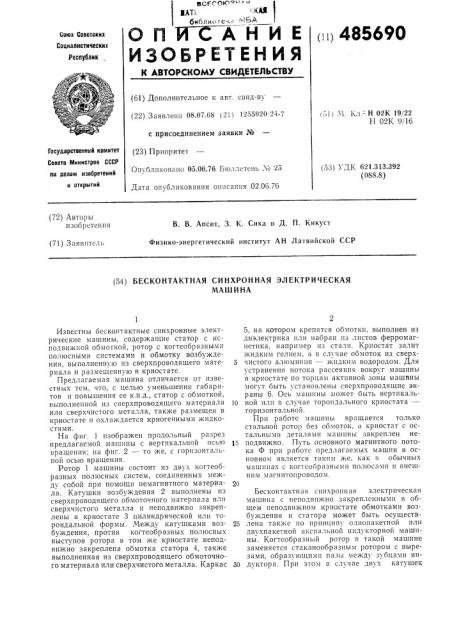

ОПИСАН И Е
ИЗОБРЕТЕНИЯ (, 1 485690
Союз Советских
Социалистических
Республик, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 08.07.68 (21) 1255920 24--, с присоединением заявки № (23) Приоритет
Опх.бликовано 05.06.76 Бюллетень X 25
{51! М. Кл,- Н 02К 19/22
H 02К 9 16
Государственный комитет
Совета Министров СССР (53) УДК 621.313.392 (088.8) по делам изобретений и открытий
Дата опубликования описания 02.06.76 (72) Авторы изобретения
В. В. Апсит, 3. К. Сика и Д. П. Кикуст
Физико-энергетический институт АН Латвийской ССР (71) Заявитель (54) БЕСКОНТАКТНАЯ СИНХРОННАЯ ЭЛЕКТРИЧЕСКАЯ
МАШИНА
Известны бесконтактные синхронные электрические машины, содержащие статор с нсподви>кной обмоткой, ротор с когтеобразными полюсными системами и обмотку возбуждения, выполненную из сверхпроводящего мате- 5 риала и размещенную в криостате.
Предлагаемая машина отличается от известных тем, что, с целью уменьшения габаритов и повышения ее к.п.д., статор с обмоткой, выполненной из сверхпроводящего материала 10 или сверхчистого металла, также размещен в криостате и охлаждается криогенными жидкостямии.
На фиг. 1 изображен продольный разрез предлагаемой машины с вертикальной осью вращения; на фиг. 2 — то же, с горизонтальной осью вращения.
Ротор 1 машины состоит из двух когтеобразных полюсных систем, соединенных между собой при помощи немагнитного материала. Катушки возбуждения 2 выполнены из сверхпроводящего обмоточного материала или сверхчистого металла и неподвижно закреплены в криостате 3 цилиндрической или тороидальной формы. Между катушками воз- 25 буждения, против когтеобразных полюсных выступов ротора в том же криостате неподвижно закреплена обмотка статора 4, также выполненная из сверхпроводящего обмоточного материала или сверхчистого металла. Каркас 30
5, на котором крепятся обмотки, выполнен из диэлектрика нли набран из листов ферромагнетика, например нз стали. Криостат залит жидким гелием, а в случае обмоток из сверхчистого алюминия — жидким водородом. Для устранения потока рассеяния вокруг машины в крностате по торцам активной зоны машпны могут быть установлены сверхпроводящие экраны 6. Ось машины может быть вертикальной илн в случае торопдального криостата— горизонтальной.
При работе машины вращается только стальной ротор без обмоток, а криостат с остальными деталями машины закреплен неподвижно. Путь основного магнитного потока Ф при работе предлагаемых машин в основном является таким же, как в ооычных машинах с когтеобразными полюсами н внешним магнптопроводом.
Бесконтактная синхронная электрическая машина с неподвижно закрепленными в общем неподвижном криостате обмотками возбуждения и статора может быть осуществлена также по принципу однопакетной илн двухпакетной акснальной индукторной машины. Когтеобразный ротор в такой машине заменяется стаканообразным ротором с вырезами, образующими пазы между зубцами индуктора. Прп этом в случае двух катушек
485690 возбуждения эти катушки следует включить встречно.
Формула изобретения
Бесконтактная синхронная электрическая машина, содержащая статор с неподвижной обмоткой, ротор с когтеобразными полюсными системами и обмотку возбуждения, BbIIIO;Iпенную из сверхпроводящего материала и размещенную в криостате, отличающаяся тем, что, с целью повышения к.п.д. и уменьше5 ния габаритов, статор с обмоткой, выполненной из сверхпроводящего материала, размещен в указанном криостате.
