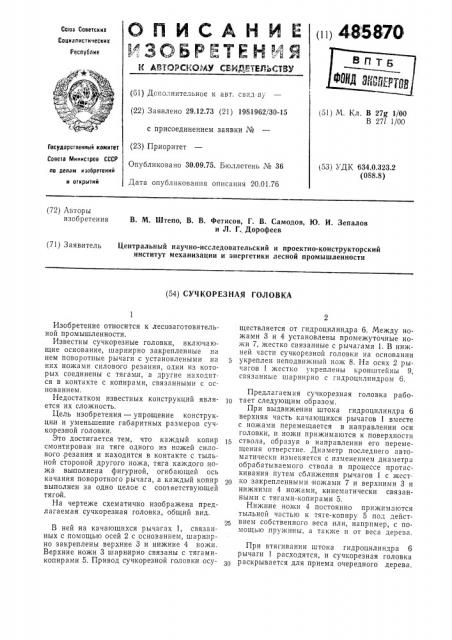

(i ц 48 587 О

ОЛ КСАН МЕ

"ЗО БР"- TF Н Ч

Свита Советских

Социалистических

Республик

У» АВТОРСКОМУ СЕИДЕТЕЛаСТВУ (6l) Дополнительное к авт. свнд ву (22) Заявлено 29.12.73 (21) 1981962/30-15 с присоединением заявки № (23) Приоритет

Опубликовано 30.09.75. Бюллетень № 36

Дата опубликования описания 20.01.76 (51) М. Кл. В 27g 1/00

В 271 1/00

Государственный комитет

Совета Министров СССР ( (53) УДК 634.0.323.2 (088.8) ло делам изобретений и открытий (72) Авторы изобретения

В. М. Штепо, В. В. Фетисов, Г. В. Самодов, Ю. И. Зепалов и Л. Г., Дорофеев (71) Заявитель Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности (54) СУЧ КО Р ЕЗ НАЯ ГОЛОВКА

Изобретение относится к лесозаготовительной промышленности.

Известны сучкорезные головки, включающие основание, шарнирно закрепленные на нем поворотные рычаги с установлеными на них ножами силового резания, одни из которых соединены с тягами, а другие находятся в контакте с копирами, связанными с основанием.

Недостатком известных конструкций является их сложность.

Цель изобретения — упрощение конструкции и уменьшение габаритных размеров сучкорезной головки.

Это достигается тем, что каждый копир смонтирован на тяге одного из ножей силового,резания и находится в контакте с тыльной стороной другого ножа, тяга каждого,ножа выполнена фигурной, огибающей ось качания поворотного рычага, а каждый копир выполнен за одно целое с соо1ветствующей тягой.

На чертеже схематично изображена предлагаемая сучкорезная головка, общий вид.

В ней на качающихся рычагах 1, связанных с помощью осей 2 с основанием, шарнлрно закреплены верхние 3 и нижние 4 ножи.

Верхние ножи 3 шарнирно связаны с тягамикопирами 5. Привод сучкорезной головки осуществляется от гидроцилиндра 6. Между ножами 3 и 4 установлены промежуточные ножи 7, жестко связанные с рычагами 1. В нижней части сучкорезной головки на основании укреплен неподвижный нож 8. На осях 2 рычагов 1 жестко укреплены кронштейны 9, связанные шарнирно с гидроцилиндром 6.

Предлагаемая сучкорезная головка работает следующим образом.

При выдвижении штока гидроцилиндра 6 верхняя часть качающихся рычагов 1 вместе с ножами перемещается в направлении оси головки, и ножи прижимаются к поверхности

15 ствола, образуя в направлении его перемещения отверстие. Диаметр последнего автоматически изменяется с изменением диаметра обрабатываемого ствола в процессе протаскивания путем сближения рычагов 1 с жестко закрепленными ножами 7 и верхними 3 и нижними 4 ножами, кинематически связанными с тягами-копирами 5.

Нижние ножи 4 постоянно прижимаются тыльной частью к тяге-копиру 5 под действием собственного веса или, например, с по. мощью пружины, а также и от веса дерева.

При втягивании штока гидроцилиндра 6 рычаги 1 расходятся, и сучкорезная головка раскрывается для приема очередного дерева, 485870

Предмет изобретения

Составитель В. Захаров

Редактор Н. Спиридонова Техред Т. Миронова Корректор И. Позняковская

Заказ 3264/6 Изд. Ка 1851 Тираж 619 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1. Сучкорезная головка, включающая основание, шарнирно закрепленные на нем поворотные рычаги с установленными на них ножами силового резания, одни из которых соединены с тягами, а другие находятся в контакте с копирами, связанными с основанием, отличающаяся тем, что, с целью упрощения конструкции и уменьшения габаритных размеров головки, каждый копир смонтирован на тяге одного из ножей силового резания и находится в контакте с тыльной стороной другого ножа.

5 2. Головка по и. 1, отличающаяся тем, что тяга каждого ножа выполнена фигурной, огибающей ось качания поворотного рычага.

3. Головка по пп. 1 и 2, отлич ающа я с я тем, что каждый копир выполнен за одно це10 лое с соответствующей тягой.
