Шихта для изготовления легковесных керамических изделий

Шихта для изготовления легковесных керамических изделий

Иллюстрации

Показать все

Реферат

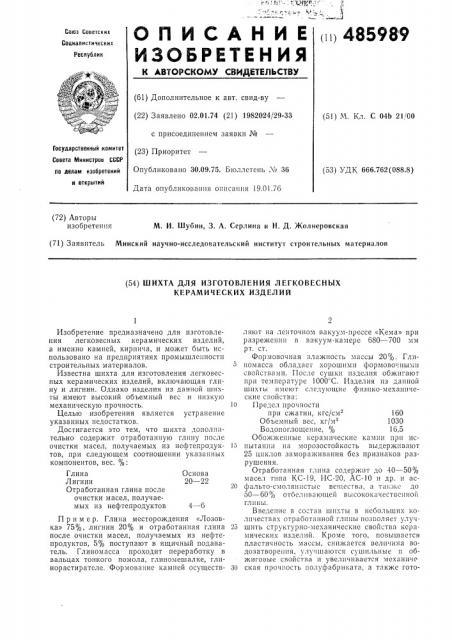

О П И С А Н И Е пц 485989

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Ресеублик (61) Дополнительное к авт. свид-ву (22) Заявлено 02.01.74 (21) 1982024/29-33 с присоединением заявки Ме (23) Приоритет

Опубликовано 30.09.75. Бюллетень Хо 36

Дата опубликования описания 19.01.76 (51) М. Кл. С 04Ь 21!00

Государствеииый комитет

Совета Министров СССР ло делам изобретений

H открытии (53) УДК 666.762(088.8) (72) Авторы изобретения

М. И. Шубин, 3. А. Серлина и Н. Д. Жолнеровская (71) Заявитель Минский научно-исследовательский институт строительных материалов (54) ШИХТА ДЛЯ ИЗГОТОВЛЕНИЯ ЛЕГКОВЕСНЫХ

КЕРАМИЧЕСКИХ ИЗДЕЛИЙ

Изобретение предназначено для изготовления легковесных керамических изделий, а именно камней, кирпича, и может быть использовано на предприятиях промышленности строительных материалов.

Известна шихта для изготовления легковесных керамических изделий, включающая глину и лигнин. Однако изделия из данной шихты имеют высокий объемный вес и низкую механическую прочность.

Целью изобретения является устранение указанных недостатков.

Достигается это тем, что шихта дополнительно содержит отработанную глину после очистки масел, получаемых из нефтепродуктов, при следующем соотношении указанных компонентов, вес. ..

Глина Основа

Лигнин 20 — 22

Отработанная глина после очистки масел, получаемых из нефтепродуктов 4 — 6

Пример. Глина месторождения «Лозовка» 75/о, лигнин 20/о и отработанная глина после очистки масел, получаемых из нефтепродуктов, 5% поступают в ящичный подаватель. Глиномасса проходит переработку в вальцах тонкого помола, глиномешалке, глинорастирателе. Формование камней осуществляют на ленточном вакуум-прессе «Кема» при разрежении в вакуум-камере 680 — 700 мм рт. ст.

Формовочная влажность массы 20%. Глиномасса обладает хорошими формово.ными свойствами. После сушки изделия обжигают при температуре 1000 С. Изделия нз данной шихты имеют следующие физико-механические свойства:

10 Пре !ел прочности при сжатии, кгс/см 160

Объемный вес, кг/и 1030

Водопоглощение, 16,5

Обожженные керамические камни при ис15 пытанни на морозостойкость выдерживают

25 циклов замораживания без признаков разрушения.

Отработанная глина содержит до 40 — 50% масел типа КС-19, ИС-20, АС-10 и др. и ас20 фальто-смолянистые вещества, а также до

50 — 60 отбеливающей высококачественной глины.

Введение в состав шихты в небольших количествах отработанной глины позволяет улуч25 шить структурно-механические свойства керамических изделий. Кроме того, повышается пластичность массы, снижается величина водозатворения, улучшаются сушильные и обжиговые свойства и увеличивается механиче

ЗО ская прочность полуфабриката, а также гото485989

Составитель Е, Ширяева

Техред М. Семенов корректор Е. Рожкова

Редактор T. Пилипенко

Заказ 3376/6 Изд. № 1845 Тираж 648 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5Ê-35, Ра шская наб., д. 4/5

Типография, пр. Сапунова, 2 вых изделий. Данная отработанная глина является одновременно упрочняющей и поризующей добавкой.

Изобретение обеспечивает получение легковесных керамических изделий с низким объемным всом — 1010 — 1080 кг/м и повышенной механической прочностью — 130 —.

200 кгс/см-".

Предмет изобретения

Шихта для изготовления легковесных керамических изделий, включающая глину, лигнин, отличающаяся тем, что, с целью снижения объемного веса и увеличения механической прочности изделий, она дополнительно содержит отработанную глину после очистки масел, получаемых из нефтепродуктов, при следующем соотношении указанных компонентов, вес. %:

Глина Основа

Лигнин 20 — 22

Отработанная глина после очистки масел, получаемых из нефтепродуктов 4 — б
