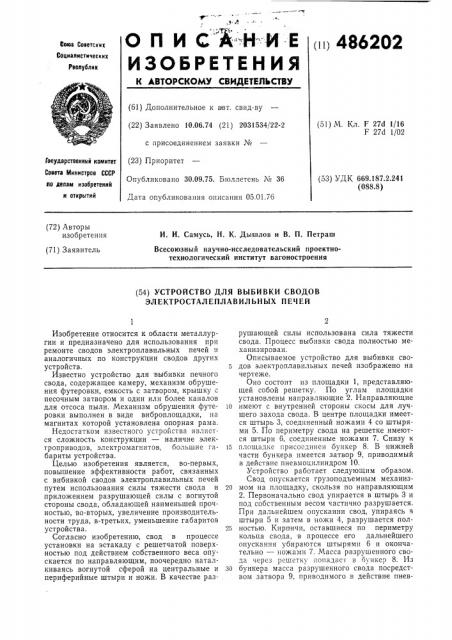

,%, О п И С "А-Н -И-Е (ii) 486202

Е С.

Социалистических

ИЗОБРЕТЕНИЯ

Реонублии

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к а вт. свид-ву (22) Заявлено 10.06.74 (21) 2031534/22-2 с присоединением заявки № (51) М. Кл. F 27d 1/16

F 27d 1/02

Совета Министров СССР по делам изобретений н открытий (53) УДК 669.187.2.241 (088.8) Опубликовано 30.09.75. Бюллетень ¹ 36

Дата опубликования описания 05.01.76 (72) Авторы изобретения

И. И. Самусь, Н. К. Дышлов и В. П. Петраш

Всесоюзный научно-исследовательский проектнотехнологический институт вагоностроения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВЫБИВКИ СВОДОВ

ЭЛЕКТРОСТАЛЕПЛАВИЛЬНЫХ ПЕЧЕЙ

Государственный комитет (23) Приоритет

Изобретение относится к области металлургии и предназначено для использования при ремонте сводов электроплавильных печей и аналогичных по конструкции сводов других устройств.

Известно устройство для выбивки печного свода, содержащее камеру, механизм обрушения футеровки, емкость с затвором, крышку с песочным затвором и один или более каналов для отсоса пыли. Механизм обрушения футеровки выполнен в виде виброплощадки, на магнитах которой установлена опорная рама.

Недостатком известного устройства является сложность конструкции — наличие электроприводов, электромагнитов, большие габариты устройства.

Целью изобретения является, во-первых, повышение эффективности работ, связанных с вибивкой сводов электроплавильных печей путем использования силы тяжести свода и приложением разрушающей силы с вогнутой стороны свода, обладающей наименьшей прочностью, во-вторых, увеличение производительности труда, в-третьих, уменьшение габаритов устройства.

Согласно изобретению, свод в процессе установки на эстакаду с решетчатой поверхностью под действием собственного веса опускается по направляющим, поочередно наталкиваясь вогнутой сферой на центральные и периферийные штыри и ножи, В качестве разрушающей силы использована сила тяжести свода. Процесс выбивки свода полностью механизирован.

Описываемое устройство для выбивки сво5 дов электроплавильных печей изображено на чертеже.

Оно состоит из площадки 1, представляющей собой решетку. По углам площадки установлены направляющие 2. Направляющие

10 имеют с внутренней стороны скосы для лучшего захода свода. В центре площадки имеется штырь 3, соединенный ножами 4 со штырями 5. По периметру свода на решетке имеются штыри 6, соединенные ножами 7. Снизу к

15 площадке присоединен бункер 8. В нижней части бункера имеется затвор 9, приводимый в действие пневмоцилиндром 10.

Устройство работает следующим образом.

Свод опускается грузоподъемным механиз20 мом на площадку, скользя по направляющим

2. Первоначально свод упирается в штырь 3 и под собственным весом частично разрушается.

При дальнейшем опускании свод, упираясь и штыри 5 и затем в ножи 4, разрушается пол25 постыл. Кирпичи, оставшиеся по периметру кольца свода, в процессе его дальнейшего опускания убираются штырями 6 и окончательно — ножами 7. Масса разрушенного свода через решетку попадает в бункер 8. Из зo бункера масса разрушенного свода посредством затвора 9, приводимого в действие пнев 486202..г

Составитель Л. Веревкина

Редактор Е. Шепелева

Техред 3. Тараненко Корректор Т. Добровольская

Заказ 3214/15 Изд. № 1831 Тираж 679 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4;5

Типография, пр. Сапунова, 2 моцилиндром 10, выгружается B транспортныс средства. Площадка 1 с бункером 8 устанавливается на эстакаде таким образом, чтобы при выгрузке под затвор 9 было возможно подвести транспортные средства.

Предмет изобретения

Устройство для выбивки сводов электросталеплавильных печей, содержащее емкость с затвором, отличающееся тем, что, с целью повышения эффективности выбивки, улучшения условий труда, уменьшения габаритов устройства, оно снабжено закрепленной

5 на емкости решеткой с выступающими рабочими органами в виде неподвижных выбивных штырей и ножей и центрирующими свод направляющими.
